آموزش نصب کنتور برق

به منظور اندازه گیری مقدار انرژی الکتریکی مصرفی در یک ساختمان به وسیله ای به نام کنتور برق نیاز داریم. کنتورهای برق در دو نوع کلی کنتور تک فاز و کنتور سه فاز دسته بندی می شوند که خود نیز در دو گروه کنتورهای اکتیو و کنتورهای ریکتیو قرار می گیرند.

در گذشته از کنتورهای قدیمی استفاده می شد. نحوه نصب کنتور برق دیجیتال با قدیمی تفاوت دارد. برای نصب این تجهیزات باید به نکاتی همچون جریان برق ورودی، میزان ولتاژ، نوع برق، کابل کشی و نوع کابل برق و … توجه کرد. اگر قصد دارید با نحوه سیم کشی از کنتور و نصب آن آشنا شوید،در ادامه این مقاله به آموزش نصب کنتور برق می پردازیم. پس تا انتهای این مقاله با پورتال جامع مهندسین ایران همراه باشید.

کنتور برق چیست؟

در ابتدای آموزش نصب کنتور برق به معرفی این دستگاه می پردازیم. به منظور اندازه گیری مقدار انرژی الکتریکی مصرفی در یک مجموعه از وسیله ای به نام کنتور برق استفاده می شود. این وسیله مقدار انرژی را اندازه گیری کرده و برحسب کیلووات ساعت (Kwh) یا ژول نمایش می دهد. در واقع یک کیلووات برابر است با مقدار انرژی استفاده شده توسط یک بار یک کیلوواتی در یک ساعت.

کنتورهای برق مکانیکی و قدیمی براساس نیروی الکترومغناطیسی عمل می کنند. طبق قاعده الکترومغناطیسی هنگامی که جریان برق از یک سیم پیچ عبور کند، اطراف آن میدان مغناطیسی ایجاد می شود. شدت و جهت این میدان به جریان عبوری از سیم پیچ بستگی دارد. کنتور از این طریق میران انرژی الکتریکی را اندازه گیری می کند. در کنتورهای دیجیتالی و جدید از ترانس های CT برای اندازه گیری جریان و مدارات الکترونیکی استفاده می شود.

کابل برق اصلی از اداره برق تا تیرهای چراغ برق کشیده می شود و سپس وارد ساختمان می شود. پس از آن از تابلوهای کنتور برق عبور می کندو در نتیجه برق تمامی واحدهای موجود در ساختمان و همچنین مشاعات تامین می شود.

هرچه اندازه گیری کنتور برق دقیق تر باشد، حق پرداخت منصفانه تری به مصرف کنندگان تعلق می گیرد. در نتیجه کارشناسان می توانند در محاسبات و بررسی داده ها با تصمیمات بهتری روبه رو شوند.

نصب کنتور برق

انواع کنتور برق

کنتورهای برق از جنبه های مختلفی تقسیم بندی می شوند. در ادامه به بررسی انواع کنتور می پردازیم:

کنتور برق تک فاز

این تجهیزات همان کنتورهای برق خانگی هستند. در این کنتورها سیم ها از درون کنتور عبور می کند. زیرا این سیم ها ابعاد استاندارد و کوچکی دارند. نوع فاز کنتور باید با توجه به جریان برق مجموعه انتخاب شود.

کنتور برق سه فاز

این کنتورها، با نام کنتور برق صنعتی نیز شناخته می شوند و در مجموعه های بزرگ با جریان برق سه فاز مورد استفاده قرار می گیرند. در این کنتورها سیم ها به کنتور وصل نمی شوند چرا که ابعاد سیم ها بزرگ است.

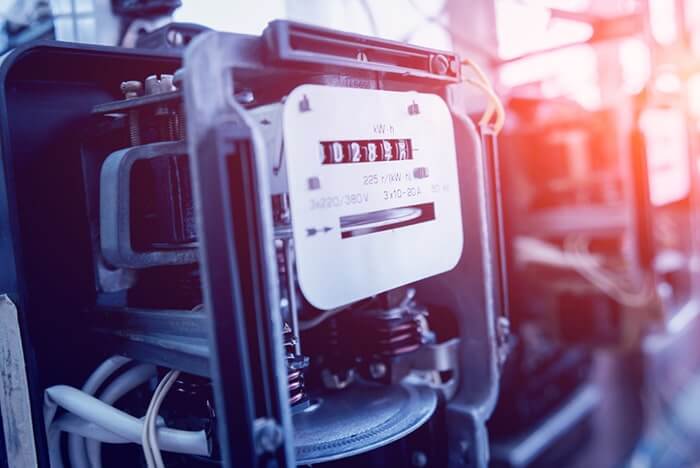

کنتور برق مکانیکی

منظور از کنتور برق مکانیکی همان کنتورهای برق قدیمی و معمولی است. داخل کنتور برق قدیمی و ساختار آن با کنتورهای جدید تفاوت دارد. حلقه ها و مدارهای این کنتورها به راحتی جابه جا می شدند و مصرف انرژی به درستی نشان داده نمی شد. همچنین با قرار دادن آهنربای قوی در بالا و پایین این کنتور افراد می توانستند اندازه گیری انرژی را متوقف کنند به همین دلیل در حال حاضر نصب آن ها در مجموعه ها مجاز نیست. به این کنتورها کنتور اندوکسیونی نیز گفته می شود.

کنتور برق مکانیکی

این کنتورها در انواع تک فاز و سه فاز عرضه می شوند.

  • کنتور تکفاز مکانیکی: این کنتورها با ولتاژ ۲۲۰ ولت کار می کنند و از نظر جریان اسمی به کنتورهای ۵ آمپر، ۱۵ آمپر و ۲۵ آمپر تقسیم بندی می شوند.
  • کنتور سه فاز غیر دیماندی مکانیکی: این کنتورها با ولتاژ ۲۲۰ الی ۲۸۰ کار می کنند و از نظر جریان به کنتورهای ۱۰(۴۰) آمپر و ۲۵(۱۰۰) آمپر تقسیم بندی می شوند.
  • کنتور سه فاز دیماندی مکانیکی: این کنتورها با ولتاژ ۲۲۰ الی ۳۸۰ ولت کار می کنند و آمپراژ آن ها ۵ آمپر است.

برای مصارفی که قدرت کنتور نصب شده باید بیشتر باشد، انشعاب دیماندی در نظر می گیرند و کاربر باید هزینه دیماند را پرداخت کند.

کنتور برق دیجیتالی

در آموزش نصب کنتور برق خوب است با کنتورهای دیجیتالی آشنا شویم. کنتورهای دیجیتالی برق کنتورهای جدیدتری هستند که میزان انرژی و اعداد مربوط به آن را به صورت اتوماتیک و کامپیوتری نمایش می دهد. این کنتورها میزان مصرف را به صورت دقیق تری نشان می دهند و به سیستم های محاسبه چند تعرفه ای مجهز شده اند.

این کنتورها نیز در انواع تک فاز و سه فاز عرضه می شوند:

  • کنتورهای دیجیتالی تک فاز: این تجهیزات با ولتاژهای ۲۲۰ الی ۳۲۰ کار می کنند و از نظر جریان اسمی بین ۵ الی ۱۰۰ آمپر هستند و این موضوع به برند و شرکت سازنده کنتور بستگی دارد. این محصولات به صورت پالسی کار می کنند.
  • کنتورهای دیجیتالی سه فاز: این کنتورها می توانند همزمان انرژی های مصرفی اکتیو و راکتیو را بسنجند. این محصولات نیز به صورت پالسی کار می کنند و هشت تعرفه دارند. کنتورهای غیردیماندی و عادی سه فاز می توانند به طورت مستقیم و یا با استفاده از ترانس جریان نصب شوند. در صورتی که با ترانس نصب شوند به کنتورهای دیماندی تبدیل خواهند شد.

کنتور برق دیجیتالی

نحوه قرارگیری کنتور در مدار

یکی از مهمترین نکات در آموزش نصب کنتور برق نحوه قرارگیری آن ها در مدار الکتریکی است. کنتورها برای اندازه گیری میزان برق مصرفی هم به اندازه گیری ولتاژ و هم به اندازه گیری جریان به صورت همزمان نیاز خواهند داشت. برای اینکه کنتور بتواند میزان جریان مصرفی را به درستی اندازه گیری کند، باید با تمام مصرف کننده های داخلی منزل به صورت سری بسته شود. در نتیجه سیم فاز باید از یک ترمینال وارد کنتور شود و از دیگر ترمینال برای تمامی مصرف کننده ها ارسال شود. به همین دلیل کنتور باید در مسیر سیم فاز قرار بگیرد.

برای اندازه گیری ولتاژ نیز سیم فاز و نول باید به صورت موازی با مصرف کننده ها وارد کنتور شوند. لازم به ذکر است که در کنتورهای دیجیتالی جریان ورودی و خروجی یعنی جریان فاز و نول محاسبه می شود.

کنتور برق

استانداردهای نصب کنتور برق

در آموزش نصب کنتور برق باید به موارد زیر توجه کنید.

  1. استاندارد لازم برای ارتفاع نصب کنتور ۱۸۰ تا ۲۰۰ سانتی متر است.
  2. در نزدیکترین محل به درب خروجی ساختمان باید کنتور نصب شود.
  3. اگر بدنه کنتور برق فلزی است، باید به سیستم ارتینگ متصل شود.
  4. کنتورهای برق اغلب داخل تابلو به کار رفته می شوند و ضخامت ورق فلزی بدنه تابلو نباید از ۱.۵ بیشتر باشد.
  5. تابلو برق کنتور از لوله آب باید حداقل ۶۰ سانتی متر فاصله داشته باشد.
  6. تابلو برق کنتور از لوله گار باید حداقل ۱۳۰ سانتی متر فاصله داشته باشد.
  7. اندازه و ابعاد تابلو باید متناسب با کنتور و تعداد آن باشد. امروزه برای مشاعات یک کنتور و برای هر واحد نیز کنتور جداگانه نصب می شود.
  8. دمای هوا در محدوده نصب کنتور باید بین منفی ۲۰ تا مثبت ۶۰ درجه باشد.
  9. کنتورهای دیجیتال نباید در محیطی که هوای شیمیایی و خورنده دارد نصب شود.

نصب کنتور برق تک فاز قدیمی

در این بخش به آموزش نصب کنتور برق از نوع تکفاز و مکانیکی می پردازیم:

سیم فاز در وهله اول به ابتدای سیم پیچ جریان متصل می شود و سپس باید از انتهای آن خروجی بگیرید.
دو سر سیم پیچ ولتاژ به نول و فاز متصل می شود.
با این کار دو جریان مغناطیسی در دو سیم پیچ های کنتور به وجود می آید که کنش این دو میدان برهم سبب چرخیدن صفحه کنتور می شود.

نصب کنتور برق

نصب کنتور برق سه فاز قدیمی

در این بخش به آموزش نصب کنتور برق از نوع سه فاز و قدیمی می پردازیم:

ابتدا سه سیم فاز L۱ – L۲ – L۳ به ترتیب به ترمینال های ۱، ۵ و ۹ وارد می شود تا از این طریق فاز ورودی به کنتور متصل شود. سپس از ترمینال های ۳، ۷ و ۱۱ فاز خروجی را دریافت می کنیم. سیم نول نیز به ترمینال ۱۳ وارد و از ۱۴ خارج می کنیم. در نتیجه سه مدار شامل سه سیم فاز و نول داریم. پس از نصب هر زمان که کاربر از کنتور استفاده کند، میدان مغناطیسی به وجود می آید و صفحه کنتور شروع به حرکت می کند.

نصب کنتور برق سه فاز دیجیتال

در این بخش به آموزش نصب کنتور برق از نوع سه فاز و دیجیتال می پردازیم:

نصب کنتور برق

  • جریان برق ساختمان را قطع کنید و درپوش سیم های ورودی به کنتور را در بردارید.
  • کنتور را در محل مناسب روی دیوار قرار دهید.
  • بر روی دیوار یا درپوش ورودی کنتور سه فاز یک نقشه سیم کشی طراحی شده است. براساس آن نقشه سیم کشی را انجام دهید.
  • برای نصب کنتور سه فاز به سه رشته سیم فاز و یک سیم نول نیاز است.
  • سیم فاز اول یا L۱ به ترمینال ۲، فاز دوم یا L۲ به ترمینال ۵، سیم فاز سوم یا L۳ به ترمینال ۸ وارد می شود. خروجی این سیم ها باید از ترمینال های ۳ ،۶ و ۹ دریافت شود.
  • سیم نول به ترمینال ۱۰ وارد و از ترمینال ۱۲ خارج می شود.
  • در ادامه باید ترمینال های ۱۳ و ۱۵ بسته شود و کنتاکتورهای A و B را بر ترمینال های ۱۷ و ۱۸ متصل کنید. از طریق اتصال سیم به ترمینال های ۲۰ و ۲۱ رله کنتور را سیم کشی می کنیم.
  • حال سه خروجی فاز و یک خروجی نول در کنتور برق سه فاز داریم که به سمت مصرف کننده هدایت می شود.
  • اگر مقدار سیم ها کم باشد به راحتی در زیرپیچ های ترمینال بسته می شوند. البته باید قسمتی از روکش سیم جدا شود. البته بخش هادی سیم نباید با بدنه خارجی در تماس باشد.
  • پس از نصب سیم ها پیچ ها باید محکم شوند، درپوش سیم های ورودی گذاشته شود و جریان برق ورودی به کنتور وصل شود.
  • در نهایت می توانید سایر تنظیمات همچون تاریخ کنتور و … را تنظیم کنید.



منبع: randeno
