معرفی دریچه زیر فن کویل و کاربرد آن

همان طور که می دانیم امروزه استفاده از دستگاه فن کویل بسیار فراگیر شده است . بسیاری از اوقات دستگاه فن کویل در زیر سقف کاذب قرار می گیرد. برای دسترسی به فن کویل ها دریچه هایی برای زیر فن کویل ساخته میشوند تا بتوان عملیات تعمیر و نگهداری از این سیستمها را راحت تر انجام داد.

مشخصات دریچه بازدید فن کویل

تمامی انواع دریچه زیر فن کویل از دو قسمت فریم و قاب تشکیل می‌شوند. عموما دریچه زیر فن کویل باسه متریال فلز، چوب و پلاستیک ساخته می شود که استفاده از این جنس ها بستگی به شرایط آب و هوایی و محیطی و جغرافیایی محل استفاده دارد.

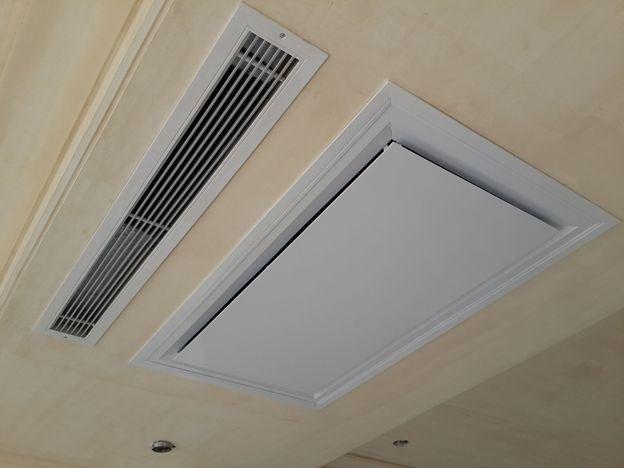

دریچه زیر فن کویل

• جنس بدنه :آلومینیوم، با پوشش رنگ کوره ای الکترواستاتیک، آهن گالوانیزه، چوبی ام دی اف با روکش پلی یورتان، استیل، پلاستیک
● وزن : کم وزن و سبک حدود ۱۰۰ گرم تا ۲۵۰۰ گرم
● ابعاد و سازبندی : به سفارش کارفرما و عوامل محیطی بستگی دارد، قابل تغییر است و ثابت از قبل تولید شده هم وجود دارد.
● لولا : بدون لولا، لولا دار بدون قفل، لولا دار با قفل زیمنسی
● شیار : بدون شیار، شیار دار بدون گریل، شیاردار با گریل قابل تنظیم.
● قفل شدن : بدون قفل، دارای قفل زیمنسی.

ویژگی های کلی دریچه های دسترسی فنکوئل

  • امکان ساخت در ابعاد مختلف و متناسب با نیاز مشتریان و ابعاد دستگاه فن کوئل
  • امکان نصب کردن فیلتر در قسمت دریچه تعبیه شده جهت برگشت هوای فن کویل
  • دارای پره های بدون حرکت و ثابت
  • امکان ساخت درب به صورت وزنه ای
  • امکان نصب کردن توری بر روی آن
  • امکان نصب انواع دریچه های خطی جهت برگشت هوای فن کویل
  • دارای پوشش رنگی پودری کوره ای الکترواستاتیک
  • برای جابجا شدن درب آن حداقل فضای مورد نیاز ۱۵ سانتی متر می باشد.
  • نصب شدن آسان
  • مکش هوا از چهار طرف
  • ساخت مکش به صورت یک، دو، و سه شیار
  • قابل تولید با آلومینیوم، پلاستیک و ام دی اف

قیمت خرید دریچه زیر فن کوئل

از لحاظ هزینه و قیمت دریچه چهار عامل مدل، جنس، کیفیت رنگ و نوع درب دریچه در قیمت دریچه ها اثر می گذارد. بطور مثال قیمت دریچه های چوبی از آلومینیوم و پروفیل بالاتر است و رنج قیمت بنابر طرح و کاربرد دریچه ها متغیر است. برای مثال دریچه های سقفی قیمت بیشتری دارند و درب لولایی با قفل زیمنس هم از دریچه با درب وزنه ای قیمت بالاتری دارد. از دیگر عوامل تاثیر گذار بر قیمت دریچه بازدید فن کویل ضخامت ورق های استفاده شده و میزان خروجی و جریان هوا میباشد.
شرکت صنعتی رحمتی انواع دریچه زیر فن کویلی و دریچه هوا را تولید میکند و ضمانت و گارانتی یکساله این محصول را برای مشتریان گرامی در نظر گرفته است.

دریچه زیر فن کویل

انواع دریچه زیر فن کویل

نوع دستگاه فن کویل در تعیین مدل درب دریچه تاثیرگذار است. اگر هوای برگشت دستگاه فن کویل از طریق کانال هوا تامین گردد ساختار درب دریچه بصورت کاملا بسته طراحی می شود. اگر هم قرار باشد هوای برگشت دستگاه فن کویل از طریق درب دریچه زیر فن کویل تامین گردد، درب آن باید بطور شیاردار طراحی شود.
این شیارها بعنوان منافذ عبور هوا محسوب می شود و هوای مورد نیاز برای سیستم فن کویل را از این طریق از محیط تامین می کند. شیارهای تعبیه شده بر روی درب این دریچه ها دارای اسامی مختلفی از جمله خطی، مشبک، گریلی، گل سقفی می باشد. هر یک از این مدل ها بر اساس ظرفیت هوارسانی برای مدل های متنوع دستگاه های فن کویل قابل کاربرد است.
البته در برخی مواقع می بایست این دریچه ها بدون گریل مکش و فقط جهت دسترسی باشند و برای مسیر برگشت کانال کشی جداگانه صورت گیرد تا هوای برگشت در محل مناسب مکش شود. که یکی از این موارد قرارگیری دستگاه در خارج از محل مورد نظر (مثلا در راهرو یا بیرون واحد) باشد.

دریچه زیر فن کویل

  • ساده: از ورقه های گالوانیزه شده ساخته شده و دارای دو مدل وزنه ای و لولادار است.
  • دریچه زیر فن کویل ساده با گریل ۹ و ۱۸ سانتی متر: دارای طول ۹ و ۱۸ سانتی متر هستند با قابلیت مکش بالا.
  • شیاردار: باز شو تک، دویا شیار
  • وزنه ای یا وزنی تک، دو شیار
  • گریل مشبک
  • قفل دار – لولادار (دریچه زیر فن کویل قفل زیمنسی)
  • با دریچه خطی: کله قندی، یک طرفه، دو طرفه
  • با درب بازدید و دریچه خطی
  • با دریچه سبد تخم مرغی
  • ساده با گریل
  • طرح اسلوت: دارای پوشش رنگ بادوام کوره ای الکترواستاتیکی است و به راحتی هوا را به سیستم باز می گرداند. هرگاه دریچه فن کویل از نوع خطی اسلوت باشد از این نوع دریچه استفاده می شود.
  • گل سقفی
  • دریچه زیر فن کویل آلومینیومی مختلط
  • دریچه زیر فن کویل پره Z
  • دریچه فن کویل خطی کله قندی

جنس ساخت دریچه های بازدید فنکویل

پرطرفدارترین نوع دریچه زیر فن کویل با جنس آلومینیوم تولید می شود. مدل های متنوع دریچه های آلومینیومی و همچنین امکان رنگ پذیری سطوح آن باعث تمایل و رغبت کارفرمایان و مهندسین به استفاده از این نوع دریچه بازدید فن کویل در پروژه ها شده است.
دریچه زیر فن کویل چوبی که از جنس ام دی اف ساخته میشود و در محیط هایی که طراحی داخلی آنها از چوب یا ترکیبات چوبی می باشد کاربرد دارد. با توجه به استفاده از دستگاه های مدرن و پیشرفته مثل دستگاههای سی ان سی و برش چوب، این امکان وجود دارد که نمونه های شکیلی از جنس چوبی تولید شود. رنگی که برای پوشش این نوع از دریچه های فنکوئل به کار می رود از جنس پلی اورتان بصورت پولیشی می باشد که در برابر آب و نفوذ آن به ساختار دریچه نیز مقاوم است.
در مناطق شمالی و جنوبی کشور که موضوع رطوبت و تاثیر آن بر ساختار دریچه ها بعنوان معضلی اساسی مطرح می باشد، دریچه زیر فن کویل پلاستیکی در بسیاری از پروژه ها کاربرد دارد. جنس این دریچه به صورت ذاتی نیازی به رنگ یا پوشش مجزا ندارد و بطور مستقیم و بی واسطه پس از تولید قابل کاربرد و نصب می باشد. عدم تاثیرپذیری این دریچه در برابر رطوبت، شرجی و نم مهمترین ویژگی و مزیت این نوع دریچه زیر فن کویل می باشد..

نصب دریچه دسترسی فن کویل

یکی از مهمترین و ضروری ترین آیتم هایی که بایستی در خرید و استفاده از دریچه فن کویل به آن توجه کرد، نصب این تجهیزات می باشد. شما می توانید برای نصب و راه اندازی هر یک از انواع دریچه های فن کویل حتما از متخصصان و کارشناسان باتجربه بهره بگیرید.
اگر دریچه های زیر فن کویل به شکل مناسبی نصب نشوند، ممکن است ظاهر نامناسبی را در محیط به وجود آورند. همچنین امکان سقوط آن از دیوار و سقف نیز وجود دارد.
در نظر داشته باشید که نصب هر یک از انواع دریچه های بازدید فن کویل با توجه به ساختار مختلف، بسیار متفاوت می باشد و افرادی که در این زمینه فعالیت می کنند می توانند به بهترین شکل، دریچه های مورد نظر شما را نصب کنند.
نصب دریچه فن کویل به دو صورت پیچ مخفی یا پیچ از داخل و به شکل پیچ از رو صورت می گیرد. نصب به صورت پیچ مخفی، موجب افزایش جذابیت و زیبایی و شکیل شدن دریچه می شود.
