تست فلوک چیست؟

تست فلوک

عموم کسانی که با تجهیزات شبکه سر و کار دارند معمولاً پس از شنیدن کلمه فلوک یاد کابل های شبکه و تست های مربوط به آن می افتند اما خوب است بدانید که فلوک یک شرکت چند ملیتی آمریکایی است که فعالیت آن تولید و فروش تجهیزات تست و اندازه گیری در حوزه های مختلف است.

تستر کیفیت هوا، مولتی متر، اوسیلوسکوپ، فاصله سنج، تستر الکتروموتور، آنالیز کننده کابل شبکه و فیبرنوری، دستگاه آنالیز کیفیت برق ورودی، انواع دماسنج، مقاومت سنج ارت، دستگاه تست عملکرد تجهیزات بیمارستانی و ده ها دستگاه دیگر همه و همه از تجهیزاتی هستند که فلوک تولید کننده آن ها است. حجم تولیدات دستگاه های تست و اندازه گیری فلوک به قدری وسیع است که حتی نام بردن از آن ها به صورت تیتر وار هم نیاز به یک مقاله جداگانه دارد.

تاریخچه شرکت فلوک

تاریخچه تاسیس فلوک به سال 1948 بر می گردد. زمانی که جان موریس فلوک رفیق و هم اتاقی دیوید پاکارد موسس شرکت معروف هیولت پاکارد یا HP هر دو از کارمندان شرکت جنرال الکتریک بودند. شرکت مرکزی آن اکنون در شهر اورت (Everett) واشنگتن است و کارخانه های مختلفی در ایالات متحده، انگلستان، آسیا و هلند دارد. شرکت فلوک اکنون در 4 حوزه شبکه، کالیبره، پردازش و زیست پزشکی با 11 برند مطرح با مدیریت آقای Jason Waxman مشغول به فعالیت است. در زیر نام برند های تحت نظر مجموعه فلوک را مشاهده می کنید:

  • Accelix
  • Amprobe
  • Beha-Amprobe
  • Comark
  • Emaint-CMMS
  • Irisys
  • Landauer
  • Pacific Laser Systems
  • Pomona
  • Pruftechnik
  • RaySafe

تست فلوک

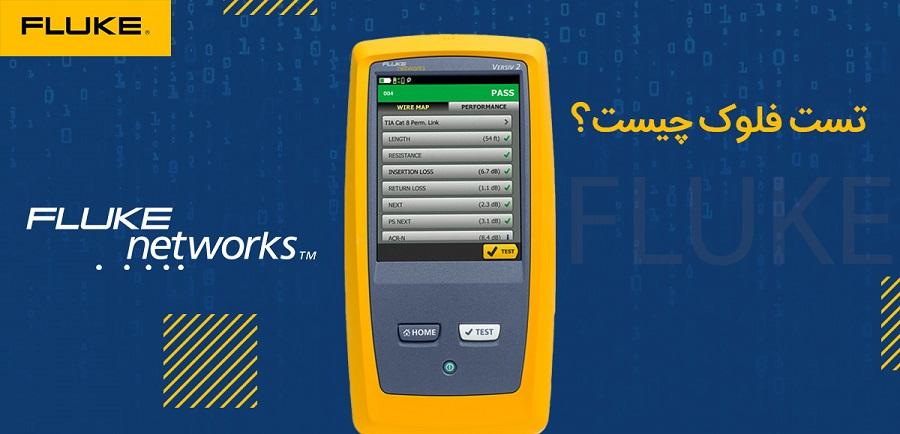

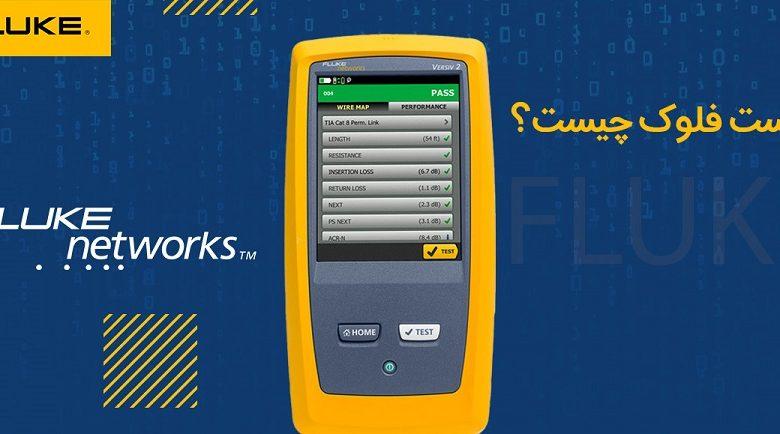

دستگاه تست فلوک

یکی از تجهیزات تولیدی شرکت فلوک آنالیز کننده کابل یا Cable analyzer است که در ایران با نام دستگاه تست فلوک شناخته می شود. دستگاه تست فلوک با اتصال به کابل های شبکه مسی و فیبرنوری قادر است با ارسال سیگنال های رفت و برگشتی پارامترهای مختلفی را به صورت دقیق بررسی نماید. دستگاه های تست فلوک مثل موبایل ها، کامپیوترها و تمامی وسایلی که در اطرافمان می بینیم دارای مدل های مختلفی هستند که از لحاظ کارایی با یکدیگر اختلافاتی دارند. دستگاه های جدید تست فلوک دارای امکاناتی جدید تر و تست هایی دقیق و سرعتی بالاتر برای انجام تست ها هستند. به طور کلی پنج مدل دستگاه تست فلوک در بازار وجود دارد. این دستگاه ها عبارتند از:

  • DTX 1800
  • DSX 600
  • DSX 602
  • DSX 5000
  • DSX 8000
مطالب پیشنهادی:
کابل اترنت چیست؟

تست فلوک

تست فلوک کابل شبکه چیست؟

تست فلوک کابل شبکه در واقع یک تست رایج و جهانی به وسیله دستگاه است که عملکرد یک کابل شبکه را مورد بررسی قرار می دهد. دستگاه تست فلوک به وسیله ارسال و دریافت سیگنال ها به روش های گوناگون درون هادی های یک کابل شبکه و بررسی مقاومت کابل و سنجش پارامترهای زیادی به نتیجه ای دست پیدا می کند که در نهایت یک گزارش کلی از تمامی اجزاء کابل ارائه می کند و نتیجه عملکرد کلی کابل شبکه را به وسیله عددی تحت عنوان هدروم (HEADROOM) به کاربر اعلام می کند.

هر چه میزان هدروم یک کابل شبکه بالاتر باشد کابل از رسانایی بالایی برخوردار است و دیتا را با سهولت بالاتری ارسال و دریافت می کند. اعداد و ارقام دیگری نیز در اعلام نتیجه یک تست وجود دارد اما مهم ترین آیتم برای مصرف کننده هدروم است.

گزارش تست فلوک



تست فلوک

کارهایی که یک دستگاه تست فلوک انجام می دهد به صورت خلاصه به شرح زیر می باشد:

  1. تست کابل شبکه و فیبرنوری و کابل کواکسیال با ارائه گزارش از تمامی مشخصات و عملکرد آن ها
  2. خطایابی دقیق با ارائه گزارش، دلیل و محل وقوع خطا در کابل کشی
  3. نمایش شماره سیم ها
  4. اعلام قطعی یا افت در محل دقیق کابل کشی های فیبرنوری
  5. اعلام متراژ دقیق کابلی که مورد تست قرار می گیرد.
  6. تست و بررسی تمامی سیم ها و زوج های کابل به همراه سنجش عملکرد هر یک به صورت اختصاصی و کلی
  7. ارائه گزارش از مدت زمانی که یک سیگنال از فرستنده به گیرنده منتقل می شود.
  8. ارائه گزارش از عملکرد صحیح کلیه تجهیزات حاضر در شبکه
  9. بررسی عملکرد یا افت کابل شبکه در فرکانس های مختلف به همراه نمودار
  10. مقایسه سرعت انتشار سیگنال در کابل با سرعت نور و ارائه گزارش
  11. نمایش میزان مقاومت کلی شبکه که با توجه به کیفیت و میزان مس کابل ها متغیر است ( هرچه کمتر بهتر)
  12. نمایش میزان تلفات انرژی ارسال شده از مبدا به مقصد
  13. نمایش سرعت انتقال دیتا از مبدا به مقصد
  14. بررسی نویز زوج ها در تمامی طول کابل و اعلام دقیق محل نویز

تفاوت تست پرمننت و چنل در دستگاه تست فلوک چیست؟

به طور کلی به جهت تست کابل های شبکه با دستگاه تست فلوک از دو روش مختلف استفاده می شود:

  • تست چنل
  • تست پرمننت
مطالب پیشنهادی:
تجهیزات مدیریت سیم و کابل

تست فلوک
تست چنل

تست چنل یک روش ساده برای تعمیر و نگهداری از شبکه و به جهت تست کیفی کابل های شبکه مناسب نیست. در این روش در ابتدا و انتهای کابل شبکه کیستون متصل می شود. به وسیله 2 پچ کورد هر دو قسمت دستگاه تست فلوک به کیستون ها متصل می شوند. پچ کورد ها به خودی خود به دلایل مختلف دارای درصدی خطا می باشند. جنس پلاتین ها، افشان یا مفتول بودن هادی زوج ها، تعداد پیچش هر زوج، اتصال خوب یا بد RJ45 به کابل شبکه و … همگی مواردی سلیقه ای هستند که تابع استاندارد ثابتی در دنیا نیست و هر شرکت با توجه به استانداردهای خود و قدرت دستگاه های تولیدی و … محصولات خود را تولید می کند. به همین دلیل تست چنل را تستی پر خطا می دانند به طوری که پچ کورد شرکت x با شرکت y ممکن است دو تاثیر متفاوت در نتیجه گزارش تست فلوک داشته باشد.

ممکن است هنگام تست یک کابل بی کیفیت با وجود پچ کوردهایی باکیفیت یک تست فلوک را در حالت چنل به خوبی پاس کند و یا بلعکس یک کابل با کیفیت به دلیل وجود پچ کوردهایی بی کیفیت تست فلوک را در حالت چنل مردود شود.

تست پرمننت

در حالت پرمننت لینک شرکت فلوک 2 عدد رابط را برای اتصال به کیستون ها در بسته بندی دستگاه قرار داده است. یک سمت این رابط ها به آداپتورهای تست فلوک و یک سمت آن به کیستون ها متصل می شود. در ابتدا و انتهای کابل شبکه 90 متری هم 2 کیستون شبکه متصل می شود. در این حالت تست پرمننت لینک انجام می پذیرد. این تست بسیار مطمئن و دقیق تر از تست چنل می باشد.

تجهیزات دستگاه فلوک



تست فلوک

در بسته بندی دستگاه فلوک چه چیزهایی می بینیم؟

شرکت فلوک دستگاه های آنالیز کابل شبکه (تست فلوک) خود را با توجه به نیاز مصرف کننده با پکیج های مختلفی عرضه می کند. معمولاً در اکثر پکیج های دستگاه تست فلوک تجهیزات زیر قرار دارند.

نکته: تجهیزات اضافه تر مثل آداپتورهای فیبرنوری در پکیج های حرفه ای تر قرار دارند.

  • فریم اصلی دستگاه و کنترل از راه دور
  • ماژول های زیر دستگاه و کنترل از راه دور
  • آداپتورهای پرمننت لینک
  • آداپتورهای چنل
  • رابط زاپاس نری پرمننت لینک
  • هدست
  • بند شانه
  • کیف حمل دستگاه
  • کابل USB
  • سی دی نرم افزار ورسیو
  • آداپتورهای شارژر AC
  • آداپتور wi-fi



منبع: barghsan
