کاتر آسفالت بر چیست؟ و معرفی انواع آن

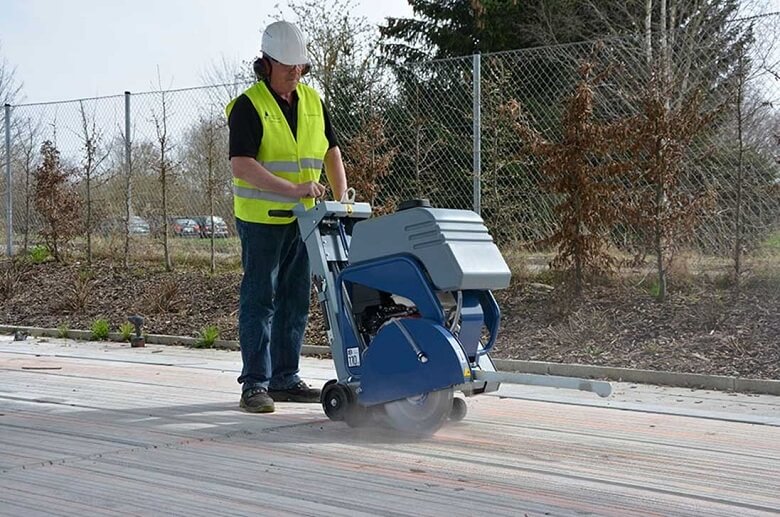

کاتر آسفالت بر چیست؟

دستگاه کاتر آسفالت بر که به آن ماشین برش آسفالت یا کاتر بتن بر نیز گفته می شود، یکی از اصلی‌ترین تجهیزاتی است که برای برش سطح بتن یا آسفالت کف راه ها، جاده ها، خیابان ها در مراحل مختلف به منظور انجام عملیات‌های مختلف ساختمانی مانند کابل‌کشی استفاده می‌شود. ، لوله کشی و یا تعمیر و ترمیم سطح آسفالت. این دستگاه در دسته ماشین آلات ساختمانی قرار می گیرد و یکی از پرکاربردترین انواع ماشین آلات می باشد.

انواع کاتر آسفالت بر

کاتر آسفالت بر دستی

این دستگاه به دلیل اینکه سرنشین دار نیست و راهبری آن به صورت دستی می باشد، به اصطلاح آسفالت بر دستی نیز می گویند که نیروی خود کششی آن توسط اپراتور تامین می گردد. از مزایای استفاده از دستگاه آسفالت بر دستی میتوان به وزن پایین محصول و سهولت در جابجایی اشاره نمود.

کاتر آسفالت بر بنزینی

کاتر آسفالت بر بنزینی شامل موتور بنزینی درون سوز بوده که به دلیل در دسترس بودن سوخت بنزین، بیشتر مورد استقبال قرار گرفته است. این نوع کاتر در بیشتر پروژه ها کاربرد دارد و از انواع تیغه ها می توان استفاده کرد.

کاتر آسفالت بر دیزلی

در کاتر آسفالت بر دیزلی، موتورهای دیزل 4 زمانه استفاده شده است که نسبتا آلودگی صوتی زیادی دارند و به دلیل قدرت بالا در این نوع موتور، می توان از انواع مختلف تیغه ها بهره گرفت و در پروژه هایی که وسعت زیادی دارد مناسب می باشد.

کاتر آسفالت بر برقی

در کاتر آسفالت بر برقی، الکترو موتور وظیفه تامین نیروی مورد نیاز را دارد که با برق تک فاز یا سه فاز کار می کند. این نوع کاتر قدرت کمتری نسبت به نوع بنزینی و دیزلی دارد و به دلیل استفاده دائم از برق، ضریب ایمنی پایینی دارد.

کاتر آسفالت بر تراکتوری

در این مدل، کاتر به تراکتور متصل می شود و نیروی برش از طریق خروجی گیربکس ماشین تامین می گردد و چون برای استفاده به قدرت بالا نیاز دارد؛ تنها بروی تراکتور رومانی قابل نصب است. کاتر آسفالت بر تراکتوری در پروژه های بسیار سنگین می تواند آسفالت را تا عمق 30 الی 40 سانتی متر برش دهد.

کاتر آسفالت بر تراکتوری

در مورد دستگاه کاتر آسفالت بر بیشتر بدانید

یکی از مهمترین و اصلی ترین ویژگی های کاتر آسفالت بر این است که آسفالت را به صورت مقطعی برش می دهد. در واقع سطح جانبی قسمت برش خورده بدون آسیب باقی می ماند. از طرفی اگر بخواهیم با وسایل دیگر آسفالت را برداریم باید کل قسمت آسفالت برداشته شود. زمان و تلاش زیادی را می طلبد و کار دشوارتر می شود.

شیوه مناسب برای برش آسفالت و بتن

در عملیات برش آسفالت یا بتن باید به نکات زیر توجه کرد:

  • قبل از شروع عملیات، سطح آسفالت یا بتن از هر گونه مواد اضافی و سنگ ریزه تمیز شود.
  • محدوده ای که قصد برش آنرا داریم، به دقت نشانه گذاری و خط کشی گردد.
  • تیغه مناسب انتخاب گردد و برای برش در عمق مطلوب، تنظیم شود.

کاربرد ماشین آسفالت بر

از جمله کاربری های کاتر آسفالت بر می توان به موارد زیر اشاره نمود:

  • کابل گذاری و ایجاد تغییرات مهندسی در سطح بتون
  • برداشت قسمت های خراب کف خیابان و سالن جهت ترمیم نیز از دیگر کاربری های کاتر آسفات بر یا ماشین برش بتن می باشد.
  • جهت لکه گیری و آسفالت معابر
  • حفاری کانال های فاضلاب، برق، گاز و کابل گذاری
  • ایجاد راه هایی برای عبور آب و تاسیسات در کف سالن
  • برداشت کامل کف پل و سالن
  • باز کردن حفره های عمقی در کف سالن
  • برش آسفالت
  • برش بتن
  • برش سرامیک

قطعات و اجزاء آسفالت بر

یک دستگاه آسفالت بر از 3 قسمت اصلی تشکیل شده است:

قطعات و اجزاء آسفالت بر

  1. شاسی
  2. الکتروموتور
  3. مخزن سوخت
  4. فیلتر هوا
  5. تسمه
  6. چرخ
  7. تیغه کاتر
  8. تابلو برق
  9. مخزن آب
  10. شلنگ انتقال آب برای خنک کاری تیغه

مزایای کاتر آسفالت بر و بتن بر مناسب

  • دارای مخزن آب برای جلوگیری از هوا رفتن گرد و خاک و خنک کاری تیغه در هنگام برش
  • دارای سیستم اندازه گذاری مناسب برای برش دقیق و موازی
  • دارای چرخ و تنظیم فرمان برای کنترل عمق برش
  • موتور با قدرت و توان بالا برای برش آسفالت و بتن های مسلح
  • دارای عایق جلوگیری از ورود گرد و غبار به موتور

مقایسه انواع دستگاه کاتر بتن بر یا آسفات بر


نوع سیستم تک سیلندر دستی دو سیلندر دستی دو سیلندر اتوماتیک برقی
قدرت موتور (اسب بخار) 13 تا 18 22 تا 28 28 تا 35 10 تا 35
نوع سوخت بنزین یا دیزل بنزین یا دیزل بنزین یا دیزل برق تک و سه فاز
عمق برش (سانتیمتر) 10 تا 15 10 تا 23 10 تا 35 10 تا 30
وزن (کیلوگرم) 90 تا 100 120 تا 150 200 تا 400 130 تا 150



* موتورهای دیزلی در دستگاه برش آسفالت یا بتن، قدرت و توان بیشتری نسبت به موتورهای بنزینی دارند.

* کاترهای برقی به دلیل خطر برق گرفتگی و عدم دسترسی راحت به برق، کمتر مورد استفاده قرار می گیرند.

کاتر آسفالت بر

تعمیر و نگهداری کاتر آسفالت بر

  • همیشه باید دستگاه کاتر آسفالت بر دارای آب بوده و به هیچ وجه مخزن آب خالی نباشد.
  • برای روشن کردن دستگاه کاتر آسفالت بر دستگاه را اول در حالت بالا قرار داده سپس روشن و بعد از آن شاسی به
  • صورت کاملا آرام پایین آمده و تیغه وارد سطح شود.
  • از هول دادن و فشار بی مورد پرهیز شود.
  • استفاده از تیغه های مناسب برای هر نوع برش (بتن و آسفالت).
  • سرویس جامع و کامل موتوری هر 6 ماه یک بار و سالیانه.
  • سرویس روغن و بازرسی موتوری ماهیانه.
  • بازدید و سرویس فیلتر هوا به صورت هفتگی.
    از چپ شدن و واژگونی کاتر آسفالت بر جلوگیری شود.
  • تیغه کاتر آسفالت بر در مواقع مناسب تعویض گردد.
  • شیر و نازل آب مخزن به تیغه مورد بررسی قرار گیرد تا در مواردی که گرفتگی ایجاد می شود سریعا رفع گردد.
  • به هیچ عنوان تیغه کاتر آسفالت بر بدون آب مورد استفاده قرار نگیرد.
  • محورهای دستگاه کاتر همیشه گریس کاری شوند.
  • با توجه به اینکه موتور استفاده شده در کاتر آسفالت بر یا دستگاه برش زن، هوا خنک می باشد باید پس از هر چند
  • ساعت کار دستگاه خاموش گردد.
  • پس از هر 100 ساعت کار، شمع بررسی و درصورت نیاز تعویض شود.
  • تسمه های کاتر آسفالت بر بیش از حد سفت نشود، زیرا باعث ایجاد کشش در تسمه شده و به موتور فشار می آورد.



منبع: famcocorp
