گلند کابل چیست؟ و انواع آن

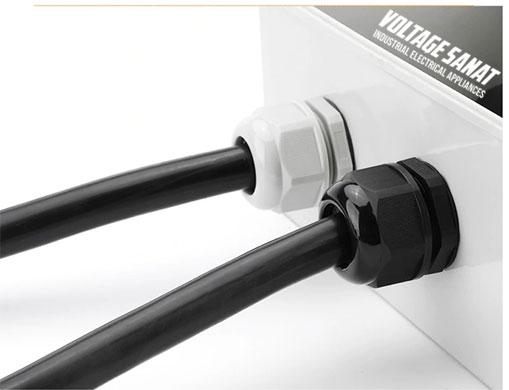

گلند کابل چیست؟

گلند Gland نوعی اتصال است که هدف از به کارگیری آن ایجاد پوشش روی کابل در محل اتصال کابل ها و جعبه تقسیم است. این پوشش به جهت ایجاد ایمنی برای کابل است و از کابل ها در برابر بارهای وارده، رطوبت، گرما، شعلۀ آتش، خوردگی و آسیب های جانبی محافظت می‌­کند.

از آن­جایی که سیم کشی برق در تمام صنایع کاربرد دارد، گلند هم وسیله ای بسیار پرکاربرد است و می­‌تواند به صورت های مختلف و در جاهای مختلف استفاده گردد. یکی از موارد مهم مصرف گلند، جایگاه های سوخت است. با توجه به اهمیت بالای ایمنی در جایگاه سوخت و وجود مواد قابل اشتعال، لازم است تا از گلندها و کابل های مناسب جهت سیم کشی جایگاه استفاده گردد و سیستم مربوطه از استانداردهای لازم برخوردار باشد.

انواع گلند از لحاظ جنس

  • گلند کابل فلزی
  • گلند کابل پلاستیکی
  • گلند کابل پلیمری

مشخصات فنی گلند کابل

در محل اتصال کابل ها به تابلو برق یا جعبه تقسیم، به منظور جلوگیری از ورود گرد و غبار، رطوبت و حشرات به داخل تابلو یا جعبه تقسیم برق و همچنین به منظور جلوگیزی از آسیب دیدن کابل و یا ترک خوردن آن از گلند کابل استفاده می گردد.

مطالب پیشنهادی:
کاربرد توپ های رنگی روی خطوط برق

انواع گلند کابل

گلندهای کابل و از نظر نوع جنس و مواد تشکیل دهنده شامل دو دسته گلند پلاستیکی و گلند فلزی می شوند.

گلند پلاستیکی کابل

گلند پلاستیکی با دو استاندارد که ادامه به بررسی آنها می پردازیم ارائه می گردد.

گلند کابل پلاستیکی با استاندارد رزوه PPG

این نوع گلند پلاستیکی با استاندارد روزه PPG یا Panzergewinde آلمان و در 11 سایز متفاوت که برای انواع کابل ها با قطر های مختلف، تولید شده است. تمام اجزا این نوع از گلند پلاستیکی از نوع پلی آمید 6 بوده که غیر قابل اشتعال و جنس واشر آن نیز از نئوپرن خود خاموش شونده می باشد. این گلند توانایی کار در دمای -40 تا +100 را دارد، همچنین می تواند دمای +120 سانتیگراد را در لحظه تحمل نماید.

گلند کابل

اجزای گلند کابل پلاستیکی با استاندارد رزوه PPG

  • مهره تثبیت کننده
  • بدنه و چنگال
  • درپوش
  • واشر محافظ کابل
  • واشر آب بندی

گلند کابل پلاستیکی با استاندارد متریک

این گلند در 8 ساز با استاندارد متریک یا میلیمتر ساخته شده است. گلند کابل پلاستیکی متریک با رنگ مشکی بوده و جنس بدنه از نوع خاموش شونده بوده و غیر قابل اشتعال می باشد.

گلند کابل

اجزای گلند کابل پلاستیکی با استاندارد متریک

  • مهره تثبیت شونده
  • واشر آب بندی
  • بدنه و چنگال
  • درپوش به همراه محافظ کابل

گلند فلزی کابل

گلند فلزی در دو نوع ارائه می گردد که در ادامه به بررسی آنها می پردازیم.

گلند برنجی با رزوه استاندارد PG

این مدل از گلندها در فضای باز که اختلاف کمینه و بیشینه هوا زیاد است و دائما در معرض تابش اشعه فرابنفش خورشید هستند، گزینه خوبی می باشند. روی گلندهای برنجی عملیات تنش زدایی صورت گرفته و با لایه ای از نیکل آبکاری شده اند. نیکل باعث افزایش مقاومت به برابر خوردگی و اکسیداسیون می شود. این محصول در برابر حرارت لحظه ای تا مثبت 120 سانتی گراد مقاومت دارد و محدوده دمای عملیاتی آن نیز از منفی 40 تا مثبت 100 درجه سانتی گراد می باشد. گلندهای برنجی از شش قسمت طراحی شده اند.

مطالب پیشنهادی:
سیم چین کابل چیست؟ و کاربرد آن

گلند کابل

گلند برنجی کابل با رزوه استاندارد متریک

استاندارد رزوه های گلند کابل برنجی متریک MMG می باشد و هشت سایز دارد. سطح گلندهای ضد انفجار برنجی، با نیکل آبکاری شده است. محدوده قطر این گلندها خاص می باشد.

گلند کابل

انواع گلند از نظر ساختار فیزیکی

گلند های کابل از لحاظ ساختار فیزیکی در 5 دسته زیر تقسیم می شوند:

معمولی: جهت استفاده در کابل کشی روشنایی
فلت: قابل استفاده در صنعت جرثقیل سازی
آرموردار: قابل استفاده در صنایعی که احتمال پاره شدن و زخمی شده کابل وجود دارد.
فلکسی: قابل استفاده در فضاهای رو باز به منظور حفاظت در برابر نور مستقیم خورشید و ضربه خوردن.
ضد انفجار: مخصوص استفاده در صنایع پتروشیمی، نفت و گاز می باشد. هدف اصلی استفاده از گلند ضد انفجار در مواردی می باشد که نباید جرقه از تجهیزات برقی به بیرون منتشر شود که موجب آتش سوزی و انفجار گردد. این مدل از گلندها به عنوان EX شناخته می شود. این سبک به نوبه خود در ارزیابی های مشخص، دسته بندی شده است.

گلند کابل
