مهندسی نقشه برداری

آموزش و آشنایی با دوربین توتال استیشن

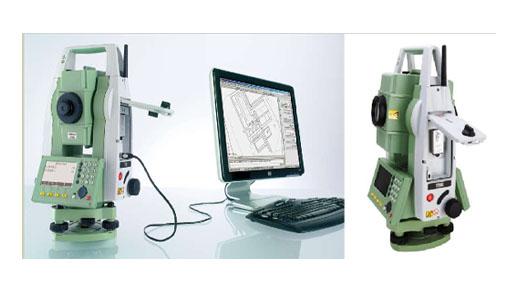

توتال استیشن (به انگلیسی: total station) یا TST یک دستگاه نوری است که در نقشه برداری مدرن برای برداشت جزییات، پیاده کردن دقیق عوارض بر روی زمین، نقشه برداری صنعتی، مشاهدات محل وقوع حادثه توسط اداره پلیس، بازجویان محل جنایت، کسانی که به طور آزاد صحنه جنایت را باسازی می کنند و شرکت های بیمه مورد استفاده قرار می گیرد.در ادامه با پورتال جامع مهندسین ایران همراه باشید.

توتال استیشن ترکیبی از تئودولیت الکترونیکی (transit)، فاصله یاب الکترونیکی (EDM) و نرم افزار قابل اجرا در یک کامپیوتر خارجی است.

TST = Total Station Theodolite

EDM = Electronic Distance Measurement

یک شخص می تواند توسط توتال استیشن زوایا و فواصل بین محل دستگاه و نقاطی که باید برداشت شوند را تعیین کند. به کمک روش مثلث بندی، زوایا و فواصل می توانند برای محاسبه مختصات موقعیت های حقیقی (X،Y،Z مسطحاتی و ارتفاعی) نقاط برداشت شده و یا موقعیت دستگاه از نقاط مشخص، در حالت مطلق مورد استفاده قرار گیرند. داده ها می توانند از توتال به کامپیوتر انتقال داده شوند و نرم افزار کاربردی، نقشه محل نقشه برداری شده را ترسیم می کند.

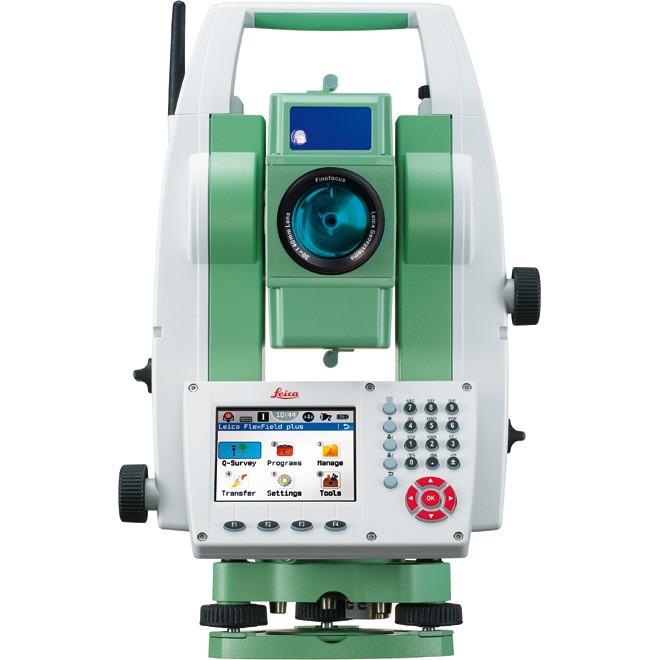

آشنایی با دوربین توتال استیشن

کاربردهای دوربین توتال استیشن

معدن

دوربین‌های نقشه‌ برداری ابزار اصلی بررسی در نقشه‌ برداری معدن هستند. دوربین نقشه‌ برداری برای ثبت محل دقیق دیوارهای تونل، سقف و کف و بطور کلی هدایت معدن زیر زمینی بکار می‌رود. اطلاعات ثبت شده در دوربین در نرم‌افزارهای نقشه‌ برداری وارد شده و با پروژه طراحی شده مقایسه می‌گردد.

ساختمان‌سازی

دوربین‌های نقشه‌برداری بالاترین استاندارد را در اجرای اشکال مختلف ساختمان دارند. آن‌ها از محورهای X و Y برای جانمایی تأسیسات در زیر زمین و بین طبقات سازه (داکت‌ها) و نفوذ در سقف استفاده می‌نمایند. برای پیاده نمودن محل گود برداری و عمق آن، حجم عملیات خاکی گودبرداری، پیاده‌سازی فونداسیون و شاقولی ستون‌ها، محل اجرای دیوارها، اجرای نمای ساختمان و غیره از توتال استیشین استفاده می‌شود.

هواشناسی

هواشناسان از دوربین‌های نقشه‌ برداری برای بالون‌های هواشناسی برای تعیین بادهای سطح بالا استفاده می‌کنند.



توجیه دوربین توتال استیشن

توجیه کردن دوربین توتال استیشن یعنی جهت شمال را مشخص کردن.(معمولا به صورت فرضی) و امتدادی که آزیموت یا ژیزمان آن صفر است را به دوربین معرفی کردن و یا اصطلاحا به دوربین بستن. (البته می توان ژیزمان امتداد دلخواهی را هم در منطقه ، مانند ۳۰ درجه به دوربین بست.)
های دستگاه مختصاتی که در نظر است نقاط عوارض زمین (مثلا توپوگرافی) در آن برداشت شوند ، Y با این کار محورها زاویه ای ۹۰ درجه به صورت ساعتگرد می سازد هم مشخص Y که با محور X مشخص شده است.

در نتیجه محورمی شود. یعنی یک سیستم مختصات دکارتی روی منطقه ای که می بایست نقشه اش تهیه شود، قرار گرفته و به عبارتی بر اساس این سیستم Y و X تعریف شده است. در این صورت هر نقطه در این منطقه دارای طول وعرض مختصاتی مختصاتی تعریف شده می باشد.



توتال + GPS

بعضی از توتال استیشن ها شامل GPS می شوند که این دو فناوری را ترکیب می کند تا بتواند از مزیت هر دو آنها (GPS = بین نقاط برداشتی نیازی به دید مستقیم ندارد و توتال استیشن قدیمی = مشاهدات به وسیله این دستگاه در مقایسه با GPS به خصوص در محور عمودی از دقت بیشتری بر خوردار است) بهره برد و از خطا و زیان هر یک از آن ها (GPS = دقت پایین در راستای عمودی و بدون قرارگیری روی نقطه دقت کمتر می شود و توتال استیشن = نیاز به دید مستقیم دارد و باید نسبت به یک نقطه مشخص یا یک خط بین دو نقطه یا نقاط بیشتر توجیه شود) بکاهد.
