چک لیست اجرای سقف تیرچه بلوک

اجرای سقف تیرچه بلوک

بررسی صحت اجرای عملیات که شامل پیش نیازها و عملیات مستقیم و مرتبط با عملیات چک لیست اجرای سقف تیرچه بلوک می گردد، دارای گزینه های متعددی می باشد که در ادامه به سر فصل چک لیست اجرای سقف تیرچه بلوک آن اشاره ای مختصر نموده و بررسی دقیق را به متن چک لیست واگذار می کنیم که همه این موارد را در ۱۴ ردیف کنترلی به تفصیل بیان نموده است:

  • کنترل های نقشه برداری و نصب اجزا
  • کنترل قالب ها
  • کنترل تیرچه ها
  • کنترل ترازهای ارتفاعی و خیز منفی تیرچه ها
  • کنترل مسائل ایمنی
  • و …

سقف تیرچه بلوک چیست؟

سقف تیرچه بلوک یکی از انواع بسیار رایج سقف در ایران می باشد که امروزه در بسیاری از پروژه های ساختمانی کوچک و متوسط مورد استفاده قرار گرفته است.

تیرچه و بلوک، نوعی دال یکطرفه می باشد که در ساختمان‌های چند طبقه مورد استفاده قرار می گیرد. همانطور که از نامش پیدا است، از دو جزء اصلی اعم از تیرچه و بلوک ساخته می‌شود که توسط جزء سوم، یعنی بتن، پوشش داده می‌شود. تیرچه از یک پایه سفالی یا بتنی و سیستم خرپایی با دو میلگرد کششی در پایین و یک میلگرد فشاری در بالا و تعدادی میلگرد مورب (آرماتور عرضی)، تشکیل گردیده است. بلوک هم اغلب از جنس سفال ساخته می‌شود، اما امروز برای سبک سازی ساختمان، به جای سفال از یونولیت (پلی‌استایرن) استفاده می کنند.

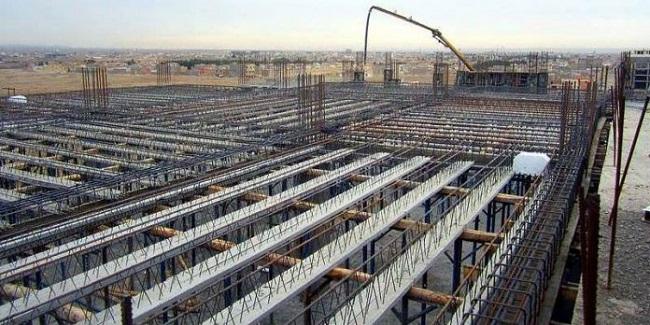

اجرای سقف تیرچه بلوک

بعد از قرار دادن تیرچه‌ها و بلوک‌ها در بین دو دهانه تیر اصلی، بتن ریزی انجام می‌شود. ترکیب بتن و سیستم خرپایی، تشکیل یک تیر T را می‌دهند که در برابر بارهای عمودی، مقاومت خمشی بالایی دارد. سقف تیرچه بلوک، بار وارد به کف (بار زنده و مرده) را به صورت یکطرفه به دو تیر مقابل خود انتقال می‌دهد. محاسبه این تیر دقیقاً همانند تیرهای بتنی توسط مهندس محاسب انجام می شود. همچنین، قبل از بتن ریزی، میلگردهای افت و حرارت و آرماتورهای ممان منفی نیز در فواصل مشخص طبق نقشه‌های اجرایی، بر روی سقف توسط مفتول به یکدیگر متصل می گردند.

مزایا و معایب سقف تیرچه بلوک

عمده مزایای سقف تیرچه دال عبارت اند از:

  • مقاوم بودن در برابر نیروی جانبی به دلیل ایجاد یک دیافراگم صلب.
  • توزیع بهتر بار و جلوگیری از لرزش
  • عایق بودن حرارتی و صوتی سقف به علت توخالی بودن بلوک ها
  • مصرف نسبتاً کم فولاد یا آرماتور در مقایسه با میزان باربری
  • صرفه جویی در مصرف بتن به دلیل حذف بتن در ناحیه کششی و جایگزینی بلوک به جای آن
  • صرفه جویی در قالب زیر سقف در مقایسه با دال بتنی
  • کاهش نیروی انسانی لازم به علت تولید تیرچه و بلوک در کارخانه

با توجه به مزایایی که این سقف دارد، دارای معایبی نیز می باشد که شامل موارد زیر می شود:

  • حداکثر دهانه ای که می توان با سقف تیرچه بلوک پوشش داد ۸ متر می باشد. همچنین برای دهانه های ۷ الی ۸ متر تیرچه باید به صورت مضاعف یا تیرچه دوبل استفاده گردد.
  • در مقایسه با سقف های دال بتنی و کامپوزیت صلبیت کافی ندارد.
  • در مکان هایی که سقف حالت مثلثی و قوسی هست اجرای این سقف با محدودیت همراه می باشد.
  • امکان شکستن پاشنه تیرچه تحت ضرباتی وجود دارد.

اجرای سقف تیرچه بلوک

اجزای تشکیل دهنده سقف تیرچه بلوک

  • سیستم خرپایی (آرماتورهای فشاری، کششی، عرضی و در صورت نیاز میلگرد تقویتیِ کششی)
  • پاشنه سفالی یا بتنی
  • آرماتورهای افت و حرارت (حرارت و جمع شدگی) و آرماتور منفی
  • کلاف میانی یا ژوئن (در صورت نیاز در دهانه‌های بزرگ)
  • بتن پوششی

چک لیست اجرای سقف تیرچه بلوک

چک لیست اجرای سقف تیرچه بلوک شامل موارد زیر می شود:

  1. کنترل تراز زیر و روی سقف
  2. کنترل جهت تیرچه ها مطابق نقشه
  3. کنترل میلگردهای تقویتی، overlap، خمها
  4. درزبندی، روغن کاری و تمیزکاری قالب ها
  5. قالب بندی و درزبندی زیر و دور سقف با رعایت رواداری نما
  6. کنترل خیزمنفی قالب و جک های زیرسقف اسکلت فلزی
  7. درصورت اسکلت بتنی کنترل قالب بندی پلها و آویزها به لحاظ ابعاد، گونیا، شاقولی و ارتفاع
  8. کنترل میلگرد و خاموت پلها و تقویتی ها و خمها و overlap ها و میلگرد وخاموت انتظار ستونها با رعایت تغییر ابعاد در طبقات
  9. کنترل هم راستائی بازشوها با توجه به ابعاد در طبقات
  10. کنترل استحکام جوش و موقعیت نصب پلیتها و نبشی های لازم
  11. کنترل تکمیل کارهای تاسیسات الکتریکی و مکانیکی در صورت وجود
  12. کنترل حد سازه و نما با توجه به نقشه های اجرایی
  13. کنترل spacer میلگردها در سقف و پلها
  14. پاک سازی و آماده سازی جهت بتن ریزی مطابق چک لیست مربوطه
