نقشه برداری ساختمان چگونه اجرا می شود ؟

نقشه برداری

درواقع نقشه برداری انتقال اطلاعات مکانی یا داده ها به صفحه ای صاف و یا مانیتور کامپیوتر است که از سمبل ها و نمادهای گرافیکی در جهت نمایش آن ها استفاده می گردد. از طرفی نقشه را تصویری قائم از سطح زمین بر روی مسطحی مستوی (صاف) نیز می دانند.

نقشه ها با توجه به اهداف نقشه و خصوصیات کاربردی نقشه به اشکال مختلف ساخته می شود. مثال: چنانچه اطلسی را بخواهیم برای مقطع ابتدایی تولید نمائیم و بدانیم که کودکان از آن بهره می گیرند این نقشه بسیار ساده بوده،لیکن اگر بخواهیم جهت طراحان و مهندسان سد محوطه آن را نمایش دهیم در این صورت نقشه باید حاوی اطلاعات بسیار ساده بوده و پیچیده باشد. در ادامه با نحوه اجرا نقشه برداری ساختمان آشنا می شویم پس همراه پورتال جامع مهندسین ایران باشید.

نقشه‌برداری چگونه انجام‌ می‌شود؟

به طور کلی، عملیات نقشه برداری در دو مرحله صورت‌ می‌گیرد. مرحله اول که مرحله برداشت است و مرحله دوم کارشناس به ارائه نتایج‌ می‌پردازد.

به عبارتی، در مرحله اول مهندس نقشه‌بردار از وسایل و دستگاه‌های مانند جی پی اس، تئودولیت و غیره استفاده و داده‌هایی را برای مرحله دوم جمع‌آوری کند.

در مرحله دوم نتایج به صورت (کیفی) نقشه، مقطع طولی و مقطع عرضی یا به صورت (کمی) جدول و مدل‌های رقومی زمین ارائه‌ می‌شود.

نقشه‌برداری در مقیاس‌های بزرگ مانند نقشه برداری از شهرها و کشور‌ها به وسیله عکس‌های هوایی و سپس پردازش آن‌ها انجام‌ می‌گیرد. در اینجا به ارائه مطالبی در زمینه نقشه‌برداری زمینی و در مقیاس‌های کوچک پرداخته‌ می‌شود.

نقشه برداری ساختمان

اجرا‌ نقشه‌برداری ساختمان

همانطور که در بالا گفته شد نقشه‌برداری در دو مرحله انجام‌ می‌شود. مرحله اول برداشت و مرحله دوم ارائه برداشت به صورت کمی یا کیفی به کارفرما است که در ادامه به صورت جزئی به هر دو مرحله‌ می‌پردازیم.

نوشته های مشابه

مرحله اول (برداشت)

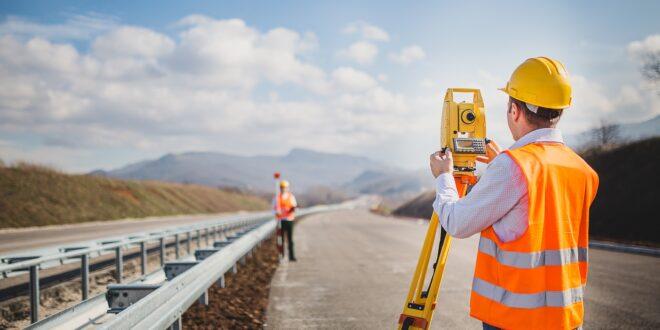

در این مرحله از نقشه‌برداری ساختمان، مهندس نقشه‌بردار با تجهیزات نقشه‌برداری به منطقه مورد نظر‌ می‌رود و اقدام به نقشه‌برداری‌ می‌کند. در این مرحله مهندس نقشه‌بردار به تجهیزاتی مانند ژالن، شاخص (میر)، متر، دوربین نقشه‌برداری (نیو، تئودولیت و …)، تراز و کمک نقشه‌بردار احتیاج دارد.

در مرحله برداشت مشخصات در نقشه‌برداری، مشخصاتی مانند ارتفاع از سطح دریای آزاد، زاویه، طول و عرض جغرافیایی، ارتفاع دوربین و فاصله هر نقطه اندازه‌گیری شده و از ایستگاه نقشه‌برداری، برداشت‌ می‌شود

  • نقشه‌بردار ابتدا نقطه‌ای را که اشراف کافی به نقاط مورد نظر برای اندازه‌گیری دارد را انتخاب‌ می‌کند.
  • سه پایه دوربین را با استفاده از تراز‌های کروی قرار گرفته بر روی بدنه سه پایه تراز‌ می‌کند و ارتفاع سه پایه را با توجه به قد خود تنظیم‌ می‌کند.
  • سپس دوربین را روی سه پایه نصب و به تراز کردن دوربین نیز‌ می‌پردازد.
  • ارتفاع دوربین را از سطح زمین به وسیله متر اندازه‌گیری‌ می‌کند.
  • کمک نقشه‌بردار با ژالن و شاخص (خط کشی بلند به طول سه تا چهار متر) به نقاط مورد نظر‌ می‌رود و شاخص را تراز‌ می‌کند و پس از تراز کردن، نقشه‌بردار به اصطلاح اقدام به برداشت ارتفاع، زاویه و مختصات جغرافیایی نقطه‌ می‌کند.
  • با متر لیزری یا فلزی نیز باید فاصله بین دوربین و شاخص اندازه‌گیری شود.

مرحله دوم (ارائه نتایج)

در مرحله دوم نقشه‌برداری ساختمان با استفاده از مشخصات به دست آمده از مرحله برداشت، مهندس نقشه‌بردار به ترسیم نقشه، مقاطع طولی و عرضی و ارائه مقادیر به دست آمده به صورت جدول و داده‌های رقومی‌ می‌کند و به کارفرما ارائه‌ می‌دهد.

نقشه‌برداری ساختمان در واقع پیش از احداث سازه، حین احداث سازه و پس از آن انجام‌ می‌گیرد. نقشه‌برداری پیش از احداث جزء ملزومات ساختمان‌سازی است و باید انجام شود ولی نقشه‌برداری حین احداث سازه و پس از آن به درخواست کارفرما برای اطمینان از تراز بودن بتن‌ریزی، تراز بودن دیوارها و به طور کلی سازه انجام‌ می‌گیرد.
