آشنایی با انواع نقشه های ساختمانی؛ راهنمای کامل نقشه معماری، سازه و تأسیسات

نقشه های ساختمانی زبان مشترک میان معمار، مهندس سازه، مهندس تأسیسات، پیمانکار، مجری و کارفرما هستند. پیش از آنکه عملیات خاک برداری آغاز شود یا اولین ستون ساختمان اجرا شود، بخش بزرگی از جزئیات پروژه روی نقشه ها مشخص شده است. ابعاد فضاها، محل دیوارها، نوع سازه، مسیر لوله ها، جای کلید و پریز، نحوه اجرای سقف و بسیاری از جزئیات دیگر از طریق نقشه های ساختمانی به تیم اجرایی منتقل می شوند.

فرض کنید در یک پروژه، محل عبور کانال تهویه بدون هماهنگی با نقشه سازه طراحی شده باشد. ممکن است هنگام اجرا، کانال با تیر یا بخشی از سازه تداخل پیدا کند. نتیجه معمولاً تغییرات اجباری، دوباره کاری، افزایش هزینه و تأخیر در پروژه خواهد بود. به همین دلیل، نقشه های ساختمانی فقط مجموعه ای از خطوط و علائم نیستند؛ بلکه راهنمای اصلی طراحی، اجرا، کنترل و نگهداری ساختمان به شمار می روند.

در این مطلب از پورتال جامع مهندسین ایران، با انواع نقشه های ساختمانی، کاربرد هرکدام، تفاوت پلان، مقطع و نما، نقشه های معماری، سازه ای و تأسیساتی و نکات مهم برای خواندن نقشه ساختمان آشنا می شویم.



نقشه های ساختمانی چیست؟

نقشه ساختمانی مجموعه ای از ترسیمات فنی، علائم، اندازه ها، توضیحات و جزئیات اجرایی است که اطلاعات موردنیاز برای طراحی و ساخت یک ساختمان را نمایش می دهد. این نقشه ها معمولاً براساس مقیاس مشخص تهیه می شوند تا ابعاد واقعی ساختمان بتوانند به صورت دقیق و قابل فهم روی کاغذ یا در نرم افزارهای طراحی نمایش داده شوند.

هر نقشه از زاویه یا دید خاصی به ساختمان نگاه می کند. برای مثال، پلان وضعیت فضاها را از بالا نشان می دهد، مقطع بخش داخلی ساختمان را از طریق یک برش فرضی نمایش می دهد و نما ظاهر بیرونی بنا را مشخص می کند. نقشه های سازه ای نیز اطلاعات مربوط به پی، ستون، تیر، سقف و سایر اعضای باربر را در اختیار تیم اجرایی قرار می دهند.

نقشه های ساختمانی باید به اندازه ای واضح و دقیق باشند که افراد متخصص بتوانند بدون حدس زدن، اطلاعات لازم را از آن ها استخراج کنند. هرچه هماهنگی و جزئیات نقشه ها بیشتر باشد، احتمال خطا و دوباره کاری در زمان اجرا کمتر خواهد شد.

انواع نقشه های ساختمانی کدام اند؟

نقشه های ساختمانی از نظر حوزه تخصصی معمولاً در سه گروه اصلی قرار می گیرند:

  1. نقشه های معماری
  2. نقشه های سازه ای
  3. نقشه های تأسیساتی

نقشه های تأسیساتی نیز معمولاً به دو بخش اصلی تأسیسات مکانیکی و تأسیسات برقی تقسیم می شوند. در پروژه های بزرگ ممکن است نقشه های تخصصی دیگری مانند نقشه اعلام و اطفای حریق، نقشه سیستم های هوشمند، نقشه آسانسور، نقشه محوطه سازی و نقشه های اجرایی جزئی نیز تهیه شوند.

هر گروه از نقشه ها وظیفه متفاوتی دارد؛ اما هیچ کدام به تنهایی برای اجرای کامل ساختمان کافی نیستند. نقشه معماری شکل و سازمان فضایی ساختمان را مشخص می کند، نقشه سازه ای پایداری و نحوه اجرای اجزای باربر را نشان می دهد و نقشه تأسیساتی مسئول طراحی و اجرای سیستم های موردنیاز برای بهره برداری از ساختمان است.

جدول مقایسه انواع نقشه های ساختمانی

نوع نقشه مهم ترین اطلاعات کاربرد اصلی
نقشه معماری فضاها، دیوارها، درها، پنجره ها و نما نمایش طراحی و سازمان فضایی ساختمان
نقشه سازه ای پی، ستون، تیر، سقف و جزئیات سازه اجرای ایمن و پایدار ساختمان
نقشه مکانیکی آب، فاضلاب، گرمایش، سرمایش و تهویه اجرای سیستم های مکانیکی
نقشه برقی روشنایی، پریز، کلید، تابلو و سیم کشی اجرای سیستم برق و تجهیزات الکتریکی
نقشه سایت موقعیت ساختمان در زمین و ارتباط با اطراف جانمایی و طراحی محوطه
نقشه جزئیات اجرایی نحوه اجرای بخش های خاص ساختمان جلوگیری از ابهام در اجرا



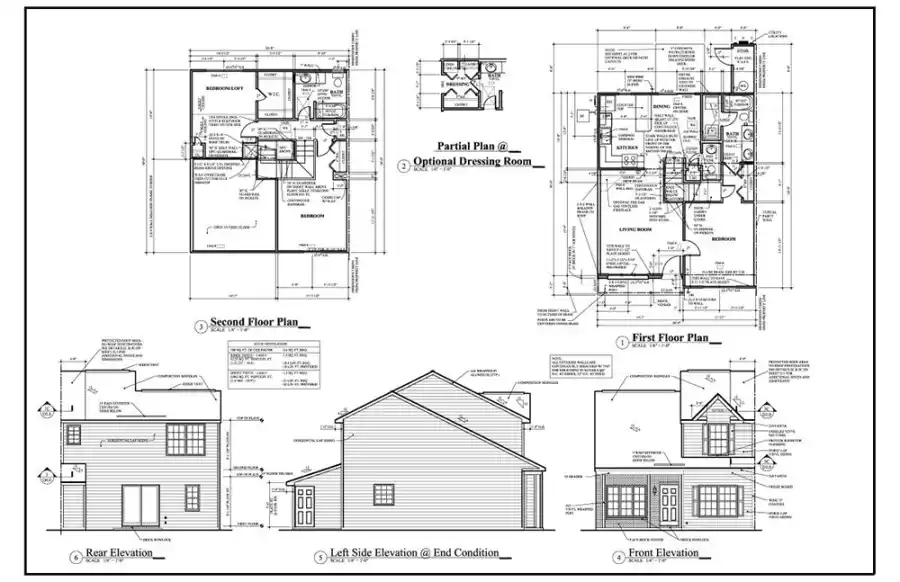

نقشه های معماری ساختمان چیست؟

نقشه های معماری نخستین تصویر قابل درک از شکل، فضا و نحوه استفاده از ساختمان را ارائه می کنند. این نقشه ها مشخص می کنند هر فضا کجا قرار دارد، ارتباط اتاق ها با یکدیگر چگونه است، مسیرهای رفت وآمد از کدام قسمت عبور می کنند و نمای بیرونی ساختمان چه شکلی خواهد داشت.

معمار هنگام تهیه نقشه، علاوه بر زیبایی، به عواملی مانند نور طبیعی، تهویه، دسترسی، حریم خصوصی، ابعاد فضاها، جهت قرارگیری ساختمان و نیازهای کارفرما توجه می کند. به همین دلیل، نقشه معماری فقط یک طرح ظاهری نیست و تصمیم های مهمی درباره عملکرد ساختمان را نیز در بر می گیرد.

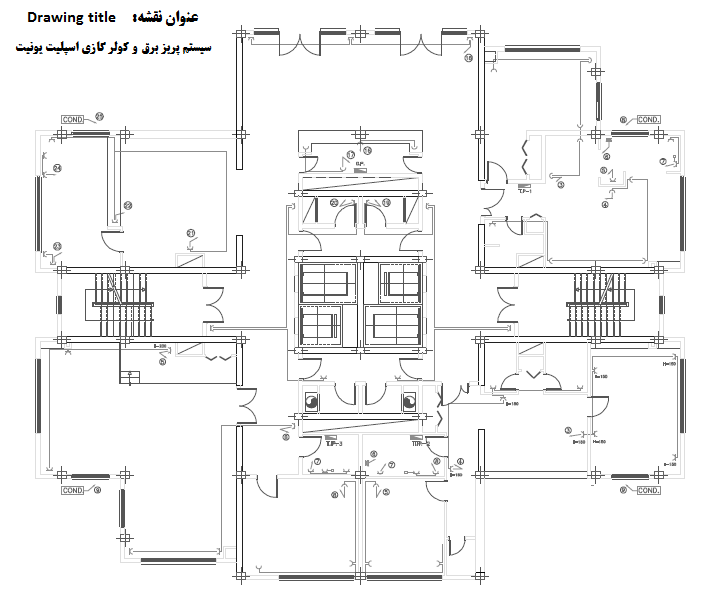

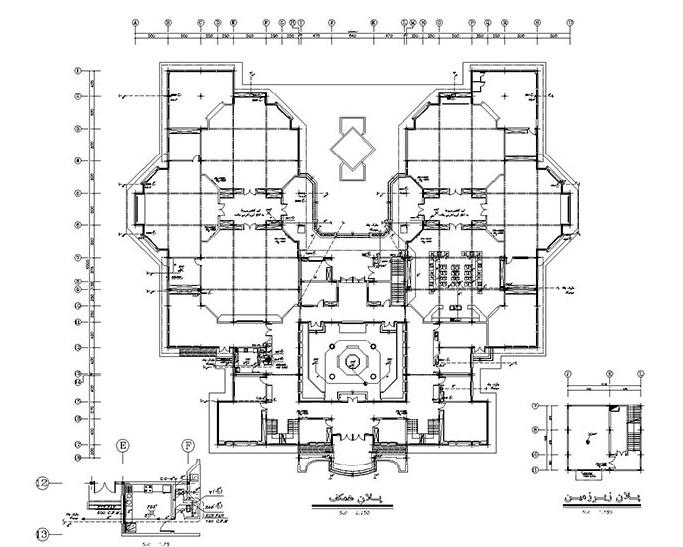

نقشه های ساختمانی

مهم ترین نقشه های معماری شامل پلان، سایت پلان، پلان بام، مقطع، نما و نقشه جزئیات معماری هستند.

پلان ساختمان چیست؟

پلان یکی از مهم ترین و پرکاربردترین نقشه های معماری است. در پلان، ساختمان به صورت یک نمای افقی دیده می شود؛ به این معنا که ساختمان را در ارتفاع مشخصی به طور فرضی برش می دهند و اطلاعات قابل مشاهده را روی نقشه نمایش می دهند.

در پلان معمولاً محل اتاق ها، آشپزخانه، سرویس بهداشتی، راهرو، راه پله، آسانسور، دیوارها، درها، پنجره ها و ابعاد فضاها مشخص می شود. با بررسی پلان می توان فهمید ساختمان چگونه سازمان دهی شده و افراد برای حرکت بین بخش های مختلف از چه مسیرهایی استفاده می کنند.

پلان ها ممکن است برای هر طبقه به صورت جداگانه تهیه شوند. اگر چند طبقه دارای طراحی یکسان باشند، از اصطلاح «پلان تیپ» استفاده می شود.

انواع پلان معماری

پلان معماری فقط به پلان طبقات محدود نیست. بسته به نوع پروژه و سطح جزئیات، نقشه های مختلفی تهیه می شوند که هرکدام اطلاعات مشخصی ارائه می دهند.

پلان طبقات

پلان طبقات چیدمان و ابعاد فضاهای هر طبقه را نشان می دهد. محل دیوارها، درها، پنجره ها، راه پله و فضاهای اصلی در این نقشه مشخص می شود.

پلان مبلمان

در پلان مبلمان، محل قرارگیری وسایل و تجهیزات داخلی مانند مبل، تخت، میز، کابینت و تجهیزات آشپزخانه نمایش داده می شود. این پلان به بررسی کیفیت استفاده از فضا و مسیر حرکت افراد کمک می کند.

پلان بام

پلان بام وضعیت سقف یا بام ساختمان را از بالا نمایش می دهد. محل شیب ها، آبروها، جان پناه، خرپشته، تجهیزات بام و مسیر خروج آب باران می تواند در این نقشه مشخص شود.

سایت پلان

سایت پلان یا نقشه سایت، موقعیت ساختمان را در محدوده زمین نشان می دهد. مرز زمین، مسیرهای دسترسی، فاصله ساختمان از حدود ملک، فضای سبز، پارکینگ، مسیر خودرو و سایر عناصر محوطه معمولاً در این نقشه مشخص می شوند.

نقشه مقطع ساختمان چیست؟

مقطع یا Section با ایجاد یک برش فرضی عمودی در ساختمان تهیه می شود. این نقشه به ما اجازه می دهد بخش هایی را ببینیم که در پلان به خوبی قابل نمایش نیستند.

در نقشه مقطع، ارتفاع طبقات، ضخامت سقف ها، تراز کف، ارتفاع پنجره ها، مسیر راه پله، اختلاف ارتفاع فضاها و ارتباط عمودی طبقات مشخص می شود. مقاطع برای بررسی ارتفاع و جزئیات داخلی ساختمان اهمیت زیادی دارند.

برای مثال، ممکن است در پلان مشخص باشد که راه پله در کدام قسمت ساختمان قرار گرفته است؛ اما تعداد پله ها، ارتفاع طبقات و شکل ارتباط آن با طبقات دیگر معمولاً در مقطع بهتر قابل بررسی است.

نقشه نما چیست؟

نما یا Elevation ظاهر بیرونی ساختمان را از یک جهت مشخص نمایش می دهد. نمای شمالی، جنوبی، شرقی و غربی می توانند به صورت جداگانه ترسیم شوند.

در نقشه نما، شکل کلی ساختمان، محل پنجره ها، درهای بیرونی، بالکن ها، ارتفاع طبقات، مصالح نما و عناصر تزئینی مشخص می شود. این نقشه به کارفرما و مجری کمک می کند تا ظاهر نهایی ساختمان را بهتر تصور کنند.

نقشه نما معمولاً اطلاعاتی درباره شکل و ترکیب ظاهری ساختمان ارائه می دهد؛ اما جزئیات اجرایی برخی بخش ها ممکن است در نقشه های دیتیل یا جزئیات معماری نمایش داده شوند.

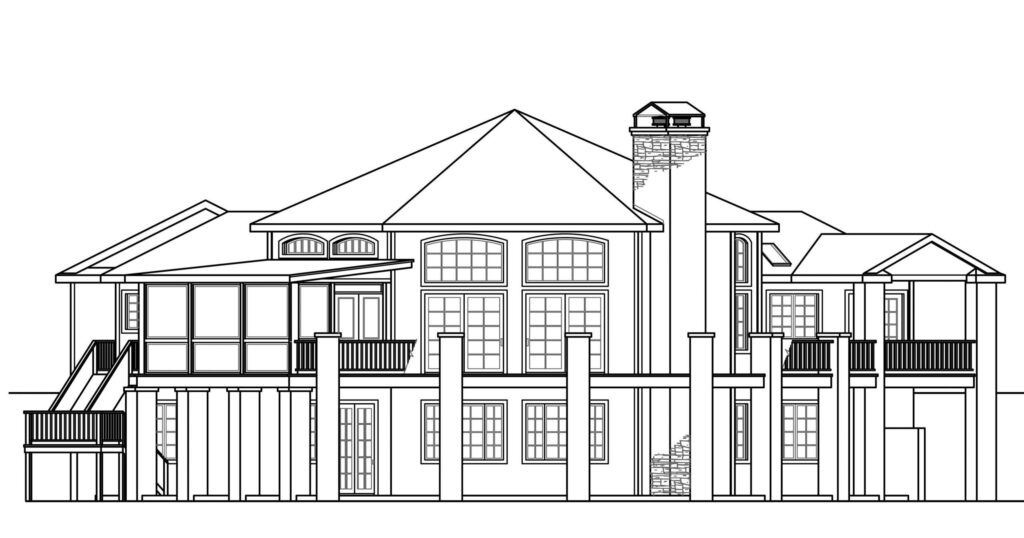

نقشه ی مقطع به صورت برش

تفاوت پلان، مقطع و نما چیست؟

پلان، مقطع و نما هر سه برای نمایش ساختمان استفاده می شوند، اما زاویه دید و اطلاعات آن ها با یکدیگر فرق دارد.

پلان، ساختمان را از دید بالا نمایش می دهد و برای بررسی چیدمان فضاها، ابعاد اتاق ها و مسیرهای دسترسی کاربرد دارد. مقطع، ساختمان را از طریق یک برش عمودی نشان می دهد و اطلاعاتی مانند ارتفاع طبقات، ترازها و جزئیات داخلی را ارائه می کند. نما نیز ظاهر بیرونی ساختمان را از یک جهت مشخص نمایش می دهد.

به زبان ساده، پلان به ما می گوید فضاها چگونه کنار هم قرار گرفته اند، مقطع نشان می دهد ساختمان از داخل چه ساختار و ارتفاعی دارد و نما ظاهر بیرونی آن را مشخص می کند.



نقشه های سازه ای ساختمان چیست؟

نقشه های سازه ای اطلاعات لازم برای اجرای اجزای باربر ساختمان را ارائه می دهند. این نقشه ها براساس طراحی و محاسبات مهندسی تهیه می شوند و مشخص می کنند ساختمان چگونه بارهای مختلف را تحمل و به زمین منتقل کند.

بارهای واردشده به ساختمان فقط وزن افراد و وسایل نیستند. وزن خود ساختمان، بارهای ناشی از استفاده، باد، زلزله و شرایط محیطی نیز باید در طراحی سازه در نظر گرفته شوند. مهندس سازه با بررسی این عوامل، نوع سیستم سازه ای و ابعاد اعضای مختلف را تعیین می کند.

نقشه های سازه ای باید با نقشه های معماری و تأسیساتی هماهنگ باشند. تغییر محل ستون، بازشو یا مسیر تأسیسات بدون بررسی تخصصی می تواند روی عملکرد سازه تأثیر بگذارد.

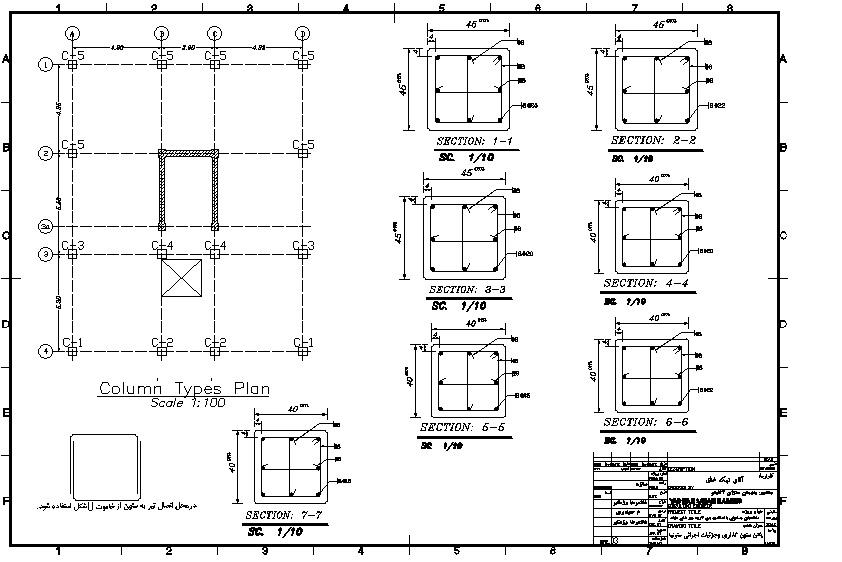

نقشه های ساختمانی

نقشه فونداسیون یا پی

نقشه فونداسیون اطلاعات مربوط به اجرای پی ساختمان را مشخص می کند. محل پی ها، ابعاد، ترازها، نوع بتن و جزئیات آرماتوربندی می توانند در این نقشه نمایش داده شوند.

پی وظیفه انتقال بار ساختمان به زمین را بر عهده دارد. نوع پی با توجه به شرایط خاک، نوع سازه، تعداد طبقات و بارهای واردشده انتخاب می شود.

پلان ستون گذاری

در پلان ستون گذاری، محل دقیق ستون ها و محورهای سازه ای مشخص می شود. این نقشه برای هماهنگی میان طراحی معماری و سیستم سازه اهمیت زیادی دارد.

ستون ها باید به شکلی جانمایی شوند که هم نیازهای سازه ای را تأمین کنند و هم تا حد امکان با عملکرد فضاهای معماری هماهنگ باشند.

نقشه تیرریزی

نقشه تیرریزی محل قرارگیری تیرها و نحوه ارتباط آن ها با ستون ها و سایر اعضای سازه را نمایش می دهد. در این نقشه ممکن است نوع تیر، ابعاد، شماره گذاری و جزئیات اجرایی نیز مشخص شود.

تیرها بخشی از بار سقف را دریافت و به ستون ها یا دیوارهای باربر منتقل می کنند. به همین دلیل، اجرای صحیح آن ها در عملکرد کلی سازه اهمیت دارد.

نقشه سقف و آرماتوربندی

نوع سقف و جزئیات اجرای آن در نقشه های سازه ای مشخص می شود. بسته به سیستم مورد استفاده، نقشه ممکن است شامل اطلاعات مربوط به تیرچه ها، میلگردها، ضخامت دال، محل بازشوها و جزئیات تقویت کننده باشد.

نقشه آرماتوربندی نیز اطلاعات مربوط به تعداد، قطر، فاصله و نحوه قرارگیری میلگردها را نمایش می دهد. این اطلاعات باید دقیق و مطابق با طراحی سازه اجرا شوند.

نقشه دیوار برشی و دیوار باربر

در برخی ساختمان ها، دیوارهای سازه ای برای تحمل بخشی از بارهای جانبی یا ثقلی استفاده می شوند. محل، ضخامت، ابعاد و جزئیات این دیوارها در نقشه های سازه ای مشخص می شود.

دیوار برشی نقش مهمی در مقاومت ساختمان در برابر نیروهای جانبی مانند زلزله دارد. به همین دلیل، تغییر یا ایجاد بازشو در این دیوارها بدون بررسی مهندس سازه می تواند خطرناک باشد.



نقشه های تأسیساتی ساختمان چیست؟

نقشه های تأسیساتی سیستم هایی را نمایش می دهند که ساختمان را قابل استفاده و قابل سکونت می کنند. تأمین آب، دفع فاضلاب، گرمایش، سرمایش، تهویه، برق، روشنایی و ارتباطات از طریق سیستم های تأسیساتی انجام می شود.

نقشه های تأسیساتی معمولاً به دو گروه اصلی نقشه های مکانیکی و نقشه های برقی تقسیم می شوند. این نقشه ها باید با معماری و سازه هماهنگ باشند تا مسیر لوله ها، کانال ها و کابل ها با اجزای ساختمان تداخل پیدا نکند.

نقشه های ساختمانی

نقشه های تأسیسات مکانیکی

نقشه های مکانیکی اطلاعات مربوط به سیستم های آب رسانی، فاضلاب، گرمایش، سرمایش، تهویه و برخی تجهیزات تخصصی را نمایش می دهند.

در این نقشه ها ممکن است مسیر لوله ها، قطر آن ها، محل تجهیزات، مسیر کانال ها و نحوه اتصال اجزای مختلف مشخص شود. جزئیات دقیق به نوع ساختمان و سیستم های مورد استفاده بستگی دارد.

مهم ترین بخش های نقشه تأسیسات مکانیکی عبارت اند از:

  • لوله کشی آب سرد و گرم
  • شبکه فاضلاب
  • سیستم جمع آوری آب باران
  • سیستم گرمایش
  • سیستم سرمایش
  • تهویه مطبوع
  • کانال کشی هوا
  • تجهیزات موتورخانه
  • سیستم های آتش نشانی در پروژه های مربوط

نقشه لوله کشی آب و فاضلاب

این نقشه مسیر انتقال آب به بخش های مختلف ساختمان و نحوه جمع آوری و دفع فاضلاب را نشان می دهد. محل رایزرها، لوله های اصلی، انشعاب ها و تجهیزات مرتبط ممکن است در نقشه مشخص شوند.

طراحی صحیح مسیرها باعث می شود دسترسی برای تعمیر و نگهداری بهتر باشد و احتمال مشکلات اجرایی کاهش پیدا کند.

نقشه تهویه و کانال کشی

نقشه تهویه محل تجهیزات و مسیر عبور هوا را مشخص می کند. کانال ها باید به شکلی طراحی شوند که توزیع هوا مناسب باشد و با اجزای معماری و سازه ای تداخل نداشته باشند.

در ساختمان های بزرگ، هماهنگی مسیر کانال ها با ارتفاع سقف، تیرها و فضاهای معماری اهمیت زیادی دارد.



نقشه های برق ساختمان چیست؟

نقشه های برق اطلاعات لازم برای اجرای سیستم الکتریکی ساختمان را ارائه می دهند. محل چراغ ها، کلیدها، پریزها، تابلوهای برق، مسیرهای سیم کشی و تجهیزات الکتریکی می تواند در این نقشه ها مشخص شود.

هدف نقشه برق فقط رساندن برق به نقاط مختلف نیست. طراحی باید به ایمنی، ظرفیت مصرف، دسترسی، عملکرد تجهیزات و نیازهای ساختمان نیز توجه داشته باشد.

نقشه روشنایی

در نقشه روشنایی، محل چراغ ها و تجهیزات نورپردازی مشخص می شود. این نقشه می تواند اطلاعاتی درباره نحوه کنترل چراغ ها و ارتباط آن ها با کلیدها نیز ارائه دهد.

طراحی روشنایی مناسب روی کیفیت استفاده از فضا، مصرف انرژی و آسایش ساکنان تأثیر دارد.

نقشه کلید و پریز

محل قرارگیری کلیدها، پریزها و تجهیزات مرتبط در این نقشه مشخص می شود. جانمایی باید با نوع استفاده از فضا هماهنگ باشد.

برای مثال، تعداد و محل پریزهای آشپزخانه با اتاق خواب یا فضای اداری یکسان نیست و باید براساس نیاز واقعی طراحی شود.

نقشه تابلو و مسیرهای برق

تابلوهای برق و نحوه توزیع انرژی در ساختمان از بخش های مهم طراحی الکتریکی هستند. نقشه های مربوط می توانند اطلاعاتی درباره مدارها، تجهیزات حفاظتی و ارتباط بخش های مختلف سیستم ارائه دهند.

نقشه سیستم های ارتباطی و ایمنی

بسته به نوع پروژه، نقشه های جداگانه ای برای تلفن، شبکه، آنتن، دوربین، سیستم اعلام حریق و تجهیزات هوشمند نیز تهیه می شود.

این نقشه ها به هماهنگی تجهیزات و اجرای منظم زیرساخت های ارتباطی و ایمنی کمک می کنند.



نقشه فاز یک و فاز دو چیست؟

نقشه های ساختمانی معمولاً در مراحل مختلف طراحی تهیه می شوند. دو اصطلاح رایج در این زمینه، نقشه فاز یک و نقشه فاز دو هستند.

نقشه فاز یک

نقشه فاز یک بیشتر برای ارائه ایده و طراحی کلی ساختمان استفاده می شود. در این مرحله، شکل کلی پروژه، سازمان دهی فضاها، ابعاد اولیه، نماها و ویژگی های اصلی طراحی بررسی می شوند.

هدف فاز یک این است که طرح ساختمان از نظر معماری و نیازهای پروژه مشخص شود و امکان ارزیابی و اصلاح آن پیش از ورود به جزئیات اجرایی وجود داشته باشد.

نقشه فاز دو

نقشه فاز دو شامل جزئیات کامل تر و اجرایی است. در این مرحله، اطلاعات لازم برای ساخت پروژه با دقت بیشتری تهیه می شود و نقشه های معماری، سازه ای و تأسیساتی باید با یکدیگر هماهنگ باشند.

نقشه فاز دو فقط نقشه سازه نیست؛ بلکه مجموعه ای از نقشه ها و جزئیات اجرایی است که برای اجرای ساختمان مورد استفاده قرار می گیرد.



علائم و اصطلاحات مهم در نقشه های ساختمانی

برای خواندن نقشه ساختمان، آشنایی با اصطلاحات و علائم فنی ضروری است. بعضی از مهم ترین اصطلاحات عبارت اند از:

مقیاس: نسبت اندازه ترسیم شده روی نقشه به اندازه واقعی ساختمان است. برای مثال، در مقیاس ۱:۱۰۰، هر یک سانتی متر روی نقشه معادل یک متر در واقعیت است.

محور: خطوط مرجعی هستند که برای جانمایی دقیق ستون ها، دیوارها و بخش های مختلف ساختمان استفاده می شوند.

کد ارتفاعی یا تراز: ارتفاع یک نقطه را نسبت به تراز مرجع مشخص می کند.

دیتیل: نقشه جزئیات اجرایی یک بخش خاص از ساختمان است؛ مانند اتصال دیوار به سقف یا جزئیات اجرای پنجره.

بازشو: بخش هایی مانند در و پنجره که در دیوار یا سازه ایجاد می شوند.

لِجند یا راهنمای نقشه: بخشی است که معنی علائم، اختصارات و نشانه های استفاده شده در نقشه را توضیح می دهد.



هدف از ترسیم انواع نقشه های ساختمانی چیست؟

هدف اصلی نقشه های ساختمانی تبدیل ایده و طراحی به اطلاعات قابل اجرا است. بدون نقشه، هماهنگی میان متخصصان دشوار می شود و احتمال برداشت های متفاوت از پروژه افزایش پیدا می کند.

نقشه های ساختمانی به کارفرما کمک می کنند نتیجه احتمالی پروژه را پیش از ساخت تصور کند. معمار و مهندسان می توانند طرح را بررسی و اصلاح کنند و پیمانکار نیز اطلاعات لازم برای برنامه ریزی و اجرا را در اختیار داشته باشد.

مهم ترین اهداف تهیه نقشه های ساختمانی عبارت اند از:

  • نمایش شکل و سازمان فضایی ساختمان
  • انتقال دقیق اطلاعات میان اعضای پروژه
  • برآورد اولیه مصالح و هزینه ها
  • کاهش خطا و دوباره کاری
  • هماهنگی میان معماری، سازه و تأسیسات
  • برنامه ریزی مراحل اجرا
  • بررسی و اصلاح طرح پیش از شروع عملیات ساختمانی
  • استفاده بهتر از زمین و فضای داخلی
  • کنترل کیفیت اجرای پروژه



چرا هماهنگی نقشه های معماری، سازه ای و تأسیساتی مهم است؟

هر گروه از نقشه ها بخشی از ساختمان را توضیح می دهد؛ اما در زمان اجرا، همه این بخش ها باید در یک پروژه واحد با هم کار کنند.

ممکن است در نقشه معماری محل یک سقف کاذب مشخص شده باشد، در نقشه مکانیکی مسیر کانال تهویه از همان قسمت عبور کند و در نقشه سازه نیز تیر یا عضو دیگری در مسیر قرار داشته باشد. اگر این موارد پیش از اجرا بررسی نشوند، ممکن است پروژه با تغییرات ناگهانی و هزینه اضافی روبه رو شود.

هماهنگی نقشه ها می تواند باعث کاهش تداخل ها، جلوگیری از تخریب بخش های اجراشده و بهبود سرعت اجرای پروژه شود.



نکات مهم برای تهیه نقشه های ساختمانی

نقشه های ساختمانی باید دقیق، خوانا و هماهنگ باشند. حتی یک اشتباه کوچک در ابعاد، تراز، محل بازشو یا جزئیات اجرایی ممکن است در زمان ساخت به مشکل بزرگی تبدیل شود.

در تهیه نقشه ها باید به موارد زیر توجه شود:

  • استفاده از مقیاس مناسب
  • درج ابعاد و ترازهای لازم
  • رعایت استانداردها و ضوابط مرتبط
  • استفاده صحیح از علائم و اختصارات
  • هماهنگی کامل میان رشته های مختلف
  • مشخص کردن جزئیات اجرایی مهم
  • بررسی نقشه ها پیش از شروع عملیات
  • ثبت تغییرات و استفاده از نسخه های به روز

همچنین نقشه باید متناسب با سطح نیاز پروژه تهیه شود. یک طرح اولیه به جزئیات نقشه اجرایی نیاز ندارد؛ اما نقشه ای که قرار است مبنای ساخت باشد، باید اطلاعات کافی و قابل استفاده برای تیم اجرایی ارائه دهد.



چگونه نقشه ساختمان را بخوانیم؟

برای افراد مبتدی، خواندن نقشه های ساختمانی ممکن است در ابتدا پیچیده به نظر برسد؛ اما با دنبال کردن یک ترتیب مشخص، فهم نقشه ساده تر می شود.

ابتدا عنوان نقشه، شماره شیت، مقیاس و راهنمای علائم را بررسی کنید. سپس جهت شمال و محورهای اصلی را پیدا کنید. بعد، ابعاد، نام فضاها، محل درها و پنجره ها و مسیرهای ارتباطی را بررسی کنید.

پس از درک پلان، سراغ مقاطع و نماها بروید تا ارتفاع و شکل ساختمان را بهتر متوجه شوید. در مرحله بعد، نقشه های سازه ای و تأسیساتی را با نقشه معماری مقایسه کنید.

برای خواندن نقشه های اجرایی، آشنایی با علائم فنی و اصول اولیه ساختمان اهمیت زیادی دارد. در پروژه های واقعی نیز تفسیر و اجرای نقشه باید توسط افراد دارای صلاحیت و تخصص انجام شود.



جمع بندی

انواع نقشه های ساختمانی، نقشه راه طراحی و اجرای یک پروژه هستند. نقشه های معماری شکل، فضا و ظاهر ساختمان را مشخص می کنند؛ نقشه های سازه ای اطلاعات لازم برای اجرای اجزای باربر و پایداری ساختمان را ارائه می دهند و نقشه های تأسیساتی نحوه اجرای سیستم های مکانیکی و الکتریکی را نشان می دهند.

پلان، مقطع، نما، سایت پلان، نقشه فونداسیون، ستون گذاری، تیرریزی، آرماتوربندی، لوله کشی، تهویه، روشنایی و برق، هرکدام بخشی از اطلاعات موردنیاز پروژه را پوشش می دهند. زمانی که این نقشه ها دقیق، به روز و هماهنگ باشند، اجرای ساختمان منظم تر انجام می شود و احتمال خطا، دوباره کاری و هزینه های پیش بینی نشده کاهش پیدا می کند.

برای دانشجویان و افراد تازه کار، بهترین روش یادگیری این است که ابتدا پلان های معماری را بشناسند، سپس ارتباط آن ها با مقطع و نما را بررسی کنند و بعد سراغ نقشه های سازه ای و تأسیساتی بروند. این مسیر باعث می شود خواندن نقشه های ساختمانی مرحله به مرحله قابل فهم تر شود.



پرسش های متداول درباره انواع نقشه های ساختمانی



نقشه های ساختمانی چند نوع هستند؟

نقشه های ساختمانی به طور کلی شامل نقشه های معماری، سازه ای و تأسیساتی هستند. نقشه های تأسیساتی نیز معمولاً به نقشه های مکانیکی و برقی تقسیم می شوند. در پروژه های مختلف، نقشه های تخصصی دیگری مانند نقشه آتش نشانی، آسانسور، محوطه سازی و سیستم های هوشمند نیز ممکن است تهیه شوند.

مهم ترین نقشه ساختمانی کدام است؟

نمی توان فقط یک نقشه را مهم ترین نقشه دانست؛ زیرا هر نقشه وظیفه مشخصی دارد. نقشه معماری طراحی و فضاها را مشخص می کند، نقشه سازه ای ایمنی و نحوه اجرای اعضای باربر را نشان می دهد و نقشه تأسیساتی عملکرد سیستم های ساختمان را پوشش می دهد.

تفاوت پلان، مقطع و نما چیست؟

پلان ساختمان را از دید بالا نشان می دهد، مقطع با یک برش عمودی اطلاعات داخلی و ارتفاعی را نمایش می دهد و نما ظاهر بیرونی ساختمان را از یک جهت مشخص نشان می دهد.

نقشه فاز یک و فاز دو چه تفاوتی دارند؟

نقشه فاز یک بیشتر برای ارائه و بررسی طراحی کلی ساختمان استفاده می شود. نقشه فاز دو جزئیات کامل تر و اجرایی را ارائه می دهد و برای ساخت پروژه کاربرد دارد.

آیا نقشه معماری برای ساخت ساختمان کافی است؟

خیر. اجرای کامل ساختمان معمولاً به مجموعه ای هماهنگ از نقشه های معماری، سازه ای و تأسیساتی نیاز دارد. نوع و سطح جزئیات نقشه ها نیز به مقیاس و شرایط پروژه بستگی دارد.

نقشه های ساختمانی را چه کسانی تهیه می کنند؟

نقشه های معماری توسط متخصصان معماری، نقشه های سازه ای توسط مهندسان سازه و نقشه های تأسیساتی توسط مهندسان مرتبط تهیه می شوند. طراحی و تأیید نقشه ها باید مطابق با ضوابط و مسئولیت های حرفه ای انجام شود.
