دیمپل شیت چیست؟

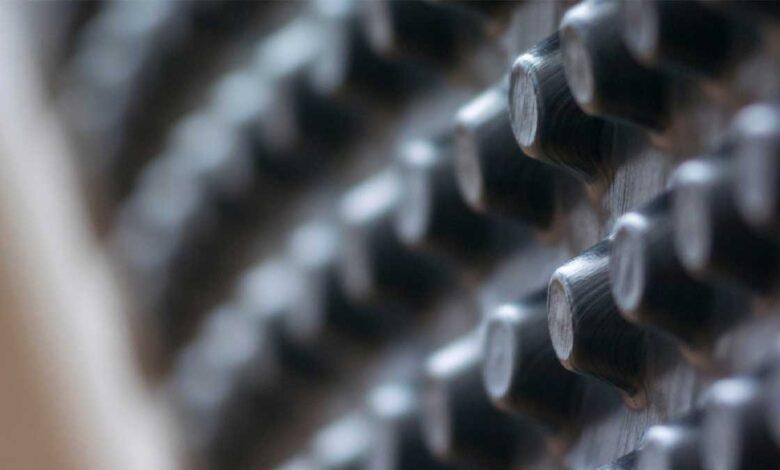

دیمپل شیت

دیمپل شیت یکی از متنوع‌ترین و مؤثرترین محصولات زهکشی موجود در بازار است. این محصول در اواسط دهه ۱۹۶۰ اختراع شد اما امروزه استفاده از آن در اقصی نقاط جهان افزایش یافته است. دلیل محبوبیت دیمپل شیت در شکل ظاهری، کیفیت و کاربرد آن نهفته است. برای آشنایی بیشتر با دیمپل شیت همراه پورتال جامع مهندسین ایران باشید.

تعریف دیمپل شیت

اگرچه اصطلاحات دیمپل شیت (Dimple Sheets) و ورق زهکشی اغلب به صورت مترادف به کار می‌روند اما واقعیت این است که این دو کاربرد یکسانی ندارد. اساساً وظیفه دیمپل شیت جدا کردن دیوارهای فونداسیون از خاک مرطوب است. دیمپل‌ها کانال‌های کوچکی را تشکیل می‌دهند که از ساختار محافظت کرده و شرایط تهویه آن را فراهم می‌کند.

بیشتر این دیمپل‌ها از یک ورق پلی پروپیلن یا پلی اتیلن با چگالی بالا (HDPE) تولید می‌شوند. ارتفاع، ضخامت و مقاومت فشاری دیمپل‌ها بسته به تولیدکنندگان مختلف متفاوت خواهد بود. بسیاری از تولیدکنندگان از ژئوتکستایل در قسمتی از دیمپل شیت متصل شده و به عنوان فیلتر خاک عمل می‌کند.

دیمپل شیت

به منظور تخلیه آب، یک پارچه فیلتراسیون باید روی دیمپل‌ها چسبانده شود. این پارچه از شستشوی ذرات ریز خاک در ساختار دیمپل و مسدود شدن لایه زهکشی جلوگیری می‌کند. به همین دلیل، استفاده از دیمپل شیت یکی دیگر از مراحل کارآمد برای محافظت از ساختمان در برابر رطوبت است.

مزایای دیمپل شیت

  • می‌تواند آب را از خود عبور دهد و از تجمع آب در اطراف سازه جلوگیری می‌کند.
  • این برای موجودات زنده آسیب‌زا نیست و محیط زیست را آلوده نمی‌کنند.
  • برای نصب نیاز به خشک کردن سطح نخواهد بود.
  • نصب دیمپل‌ها آسان است و نیاز به ابزارآلات خاصی ندارد.
  • وزن این ورق‌ها کم است.
  • به بهبود کیفیت بتن کمک می‌کند.
  • از در برابر فشار بتن پاششی مقاومت بالایی دارد.
  • امکان خرید دیمپل شیت‌ها در ابعاد و اندازه‌های مختلف وجود دارد.
  • امکان نصب در شرایط آب و هوایی مختلف وجود دارد.
  • به حفاظت دیوار فونداسیون در برابر آب‌های زیر زمینی کمک می‌کند.
  • مقاومت فشاری مناسب برای پروژه‌های مختلف را فراهم می‌کند.
  • انعطاف پذیری بالایی در تماس با سطوح خشن دارد.
  • پراکنده کردن آب به دلیل ساختار ورق وجود دارد.
  • استحکام خمشی و کششی و انعطاف پذیری در تماس با سطوح ناهموار را فراهم می‌کند.
  • بهداشتی و غیر سمی و عاری از مواد آلوده کننده برای نوشیدن آب است.
  • غیرقابل اشتعال است.

دیمپل شیت

کاربرد دیمپل شیت

دیمپل شیت در صنعت حوزه عمرانی به وفور استفاده می‌شود. از جمله کاربردهای این نوع ورق زهکشی می‌توان به استفاده از آن در موارد زیر اشاره کرد:

  • در زهکشی تونل‌های مترو
    در زهکشی تونل جاده‌ها
  • در زهکشی راه آهن
  • در زهکشی مناطق انتقال کابل
  • در زهکشی فونداسیون و گودبرداری‌های عمیق
  • تحکیم مقاومت سازه
  • زهکش در روف گاردن‌ها
  • قابل استفاده در مهاربند موقت و ادغام نهایی سازه‌ها

نحوه نصب دیمپل شیت‌ها بسیار آسان است و برای انجام این کار به تجهیزات و وسایل پیچیده نیاز نیست. اتصال این شیت‌ها با استفاده از میخ هیلتی و واشر آب‌بندکننده امکان پذیر خواهد بود. دیمپل‌ها همچنین با استفاده از جوش حرارتی در طرفین هر رول قابل نصب هستند.

نوشته های مشابه

در زمان نصب نیز از یک لایه هشدار استفاده می‌شود. این لایه ی بسیار نازک است و تنها در یک طرف دیمپل اجرا می‌شود. از این لایه برای شناسایی آسیب دیدگی در روند زهکشی استفاده می‌شود تا عمیق آسیب بیشتر نشود و روند ترمیم به سرعت انجام شود.

دیمپل شیت

انواع دیمپل شیت

  • دیمپل شیت مدل PM 8N
  • ورق دیمپل PM STANDARD GS
  • دیمپل شیت PM XS
  • ورق دیمپل PM XS

در زیر به معرفی انواع ورق دیمپل می‌پردازیم:

دیمپل شیت مدل PM 8N

این مدل ورق دارای ضخامت هشت میلی‌متر است و می‌تواند راه‌حلی مقرون به صرفه برای محافظت از دیوار پایه باشد. این محصول برای محافظت از عایق محیطی و درزگیرهای مقاوم در برابر فشار به کار گرفته می‌شود. مدل PM 8N به علت داشتن مقاومت فشاری ۲۰۰ کیلو نیوتن در مترمربع و قدرت کشیدگی بالا، می‌تواند محافظت ایمنی را در هنگام خاک برداری ارائه دهد. علاوه بر این، ورق دیمپل به شکلی کاملاً ایمن دیوار پایه و خاک را از هم جدا می‌کند.

ورق دیمپل PM STANDARD GS

این نوع ورق نیز دارای هشت میلی‌متر ضخامت است و از دیواره پایه محافظت می‌کند. این محصول از پلی اتیلن با چگالی بالا ساخته می‌شود و مناسب برای آب‌های زیرزمینی است. این مدل ورق دیمپل بدون آلاینده برای دفع و قابل بازیافت است. از مدل PM STANDARD GS برای محافظت از عایق محیطی و آب بندی در برابر فشار استفاده می‌شود. به لطف مقاومت فشاری بسیار خوب و کشیدگی بالا، این محصول محافظت ایمنی را در هنگام گودبرداری ارائه می‌دهد.

دیمپل شیت PM XS

مدل PM XS یک سیستم حفاظت و زهکشی مؤثر برای کاربردهای افقی است. از یک ورق کم وزن و با کیفیت بالا ساخته شده است. این ورق برای محافظت در برابر افزایش رطوبت و آلودگی به کار گرفته می‌شود. علاوه بر این، می‌تواند به عنوان جایگزینی برای زیر پایه‌های بتنی مورد استفاده قرار گیرد. این ورق تقریباً چهار میلی‌متر ضخامت دارد و می‌تواند تغییرات در سطح کف را به حداقل می رساند.

ورق دیمپل PM XS

یک ورق با کارآیی بالاست که برای زهکشی آب در حجم زیادی استفاده می‌شود. ضخامت این ورق تا ۲۰ میلی‌متر هم افزایش پیدا می‌کند. مقاومت این ورق در برابر فشار تقریباً ۱۸۰ کیلو نیوتن در مترمربع است که همین دلیل از امنیت بالایی برخوردار است. هر آبی که با افزایش سطح آب زیرزمینی جمع می‌شود، به طور کاملاً ایمن در خط زهکشی تخلیه می‎شود، جایی که می‌توان آن را پمپاژ کرد.

دیمپل شیت
